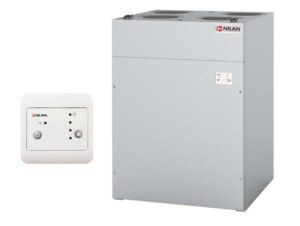

NILAN Comfort 250 TOP
Větrací jednotka NILAN Comfort 250 Top je energeticky úsporné zařízení pro objekty s požadavkem na větrací výkon do 250 m3/h (pro větrání RD a bytů je na osobu doporučováno 25 m3/h). Jednotka tak nalezne uplatnění v menších i vícepatrových rodinných domech, bytech nebo rekreačních objektech pro zajištění hospodárného větrání s rekuperací. Standardem je by-pass umožňující obtok výměníku a letní přichlazení objektu. Stabilní výkon při minimální spotřebě dodávají dva EC ventilátory nejmodernější konstrukce s ergonomickými lopatkami. Jednotka je vybavena manuální regulací výkonu ve 4 stupních a regulací podle vlhkosti. Výkon lze nastavit přesně podle typu domu a rozvodné soustavy. To je velmi důležité pro dosažení maximálně efektivního provozu. K dispozici jsou funkce zvýšeného odtahu pro rychlé provětrání WC, koupelny nebo kuchyně. Automatická protimrazová ochrana hlídá provoz jednotky v zimním období.
Jednotky s označením Polar mají vestavěný předehřev pro zajištění nepřerušovaného a komfortního větrání i při velmi nízkých venkovních teplotách.
Větrací jednotka shodné konstrukce s výkonnější verzí Comfort 350 TOP.
Objem vzduchu
Min: 0 m3/h
Max: 250 m3/h (300 m3/h přes boost tlačítka)
| Rozměry (Š x H x V) | 559 x 550 x 790 mm |
| Hmotnost | 36 kg |
| Skříň jednotky | Plech z aluzinkové oceli |
| Typ výměníku tepla | Protiproudý výměník z polyethylentereftalátu |
| Typ ventilátorů | EC ventilátory |
| Třída filtrace | Greencycle ISO Hrubý > 75 % (G4) |
| Účinnost výměníku | 90 % |
| Nejvyšší výkon | 250 m3/h (při 100 Pa) |
| SEVC třída | A |
| Připojení potrubí | Ø160 mm |
| Odtok kondenzátu | PVC Ø20 x 1,5 mm |
| Napájení | 230V 50/60 Hz |
| Maximální příkon | 148 W / 0,6 A – 748 W / 3,3 A verze Polar |
| Standby spotřeba | 4 W |
| Stupeň krytí | IP31 |
| Provozní teploty | -20 / +40 °C |
| Maximální externí ztráta | 0,2 % |
| Maximální vnitřnínitřní ztráta | 0,4 % |
| Klasifikace tepelných ztrát | T2 |
Výkon
Větrací výkon standardní jednotky jako funkce větracího objemu a externí tlakové ztráty. Testováno podle normy EN13141-7 se filtrem dle třídy ISO hrubost > 90 % (G4) a bez dohřevu vzduchu. Hodnoty SEL obsahují celkovou spotřebu elektřiny jednotky bez ovladače.
Přepočítací faktor: J/m3 : 3600 = W/m3/h.
POZNÁMKA: Hodnoty SEL jsou měřeny a uváděny jako celková hodnota pro oba ventilátory.
Účinnost rekuperace
Účinnost rekuperace standardní jednotky s protiproudým výměníkem. Testováno podle EN13141-7, účinnost za sucha.
Akustika
Údaje o zvuku pro qV = 126 m3/h a Pt, ext = 100 Pa podle EN 9614-2 pro povrchy a EN 5136 pro potrubí.
Hladina akustické hladiny LWA klesá s klesajícím objemem vzduchu a klesajícím protitlakem.
Hladina akustického výkonu LpA v dané vzdálenosti bude záviset na akustických podmínkách v místě instalace.
Comfort 250 Top (pravá)
Comfort 250 Top (levá)
Všechny rozměry jsou uvedeny v mm.
1: sání venkovního vzduchu
2: přívod vzduchu do místností
3: odtah odpadního vzduchu
4: výfuk vzduchu ven
5: odvod kondenzátu
Ovladač CTS 400 je dodáván z výroby se základním nastavením.
Externí komunikace
Ovladání HMI má otevřený protokol Modbus RS485, se kterým lze komunikovat prostřednictvím nadřazených systémů. Připojení Modbus se používá např. do systému Loxone, EATON xComfort, Inels, Schneider IHC nebo KNX.
