NILAN Comfort 308 TOP
V tomto textu bych se rád věnoval drobné avšak účinné jednotce NILAN Comfort CT 308 TOP. Tato malá jednotka rozměrech 600 x 420 x 650 mm je vhodnou alternativou do menších bytů či rodinných domů, kde se řeší problém s prostorem. Jednotku je možné díky jejím rozměrům snadno zavřít například do vestavěné skříně v technické místnosti nebo ji pomocí konzolí umístit na zeď. Ve zkratce řečeno. Vždy se budeme snažit vyjít vám vstříc s ideálním řešením. Jednotka CT 308 TOP obsahuje pasivní rekuperaci. Ukrývá velký potenciál a dokáže vyvětrat až 308 metrů krychlových vzduchu za jednu hodinu. Již v základní výbavě jednotka obsahuje regulaci intenzity větrání podle vlhkosti. Samozřejmostí je možnost připojení jednotky k nadřazenému inteligentnímu systému (např. Loxone), uživatelská tlačítka zrychleného chodu (Boost), externí čidla a další. Tuto jednotku CT 308 TOP pohání dva výkonné EC ventilátory, které při běžném větrání jsou pouze minimálně namáhány a to má velmi kladný vliv na životnost zařízení a úsporu nákladů za elektřinu. Zároveň na první a druhý ventilační stupeň je jednotka velmi tichá. Jednotka také obsahuje protimrazovou ochranu, avšak pro zvýšení komfortu v zimním provozu doporučujeme zákazníkům CT 308 TOP doplnit o předehřev vzduchu. Toto zařízení zajistí bezproblémový chod jednotky po celý rok i za tuhých mrazů. Automatický by-pass vně jednotky slouží pro obtékání výměníku v letním provozu, aby při chlazení nebyl chladnější venkovní vzduch (během letní noci) ohříván teplejším vnitřním odpadním vzduchem. Jednotka je dodávána s křížově protiproudým plast – hliníkovým výměníkem. CT 308 TOP je osazena ovládáním HMI, které má mnoho užitečných funkcí. Jako například upozornění na různé výstrahy a chyby, které v zařízení mohou nastat. Také vás upozorní, když je potřeba vyměnit filtry uvnitř jednotky. Díky ovládání HMI lze nastavit týdenní program na míru, který se přizpůsobíte tak, aby vyhovoval vašemu rozvrhu. S jednotkou není mnoho práce. Je v podstatě bezúdržbová. Jediné co je třeba kontrolovat je právě stav filtrů, které jsem již zmiňoval. Jednotka CT 308 TOP standardně obsahuje filtry prachové, avšak je možnost doplnit ji o filtry pylové, které jsou velmi vhodné pro lidi, kteří trpí alergiemi. Následná výměna nepředstavuje žádný problém. A zase se vám nabízí dvě možnosti. První možností je, že si objednáte již připravenou tkaninu v rámečku tzv. kazetu. Nebo si pořídíte filtrační tkaninu v metráži a následně vystřihnete pouze daný rozměr, který vložíte do rámečku uvnitř jednotky. Výměna vám zabere zhruba pět minut a doporučený interval výměny filtrů jsou tři měsíce. Ačkoli to záleží především na kvalitě vzduchu v okolí vaší stavby. Jednotku NILAN CT 308 TOP bych doporučil všem, kteří mají zájem o zařízení s účinnou pasivní rekuperací a jsou omezeni volným prostorem. Tato jednotka zajistí klimatický komfort ve vašem domě. Stejně tak jako příjemný pocit z čerstvého a nezávadného vzduchu. Této investice určitě nebudete litovat.
Objem vzduchu
Min: 75 m3/h
Max: 308 m3/h
Rozměry (Š x H x V) | 600 x 420 x 650 mm |
Hmotnost | 41kg |
Skříň jednotky | Alu / Zn plech, lakovaný (bílá – RAL 9016) |

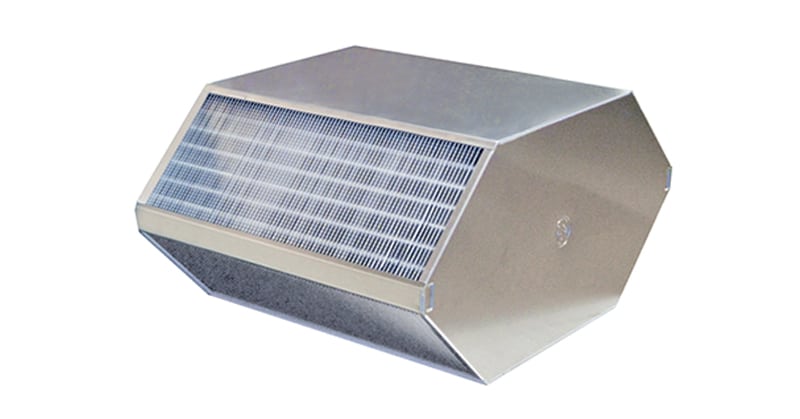

Typ výměníku tepla | Křížově – protiproudý (hliník / plast) |
Typ ventilátorů | Komorové EC ventilátory |
Třída filtrace | Standard podle ISO hrubosti > 90% (G4) |
Účinnost výměníku | 91 % |
Nejvyšší výkon | 308 m3/h (při 100 Pa) |
SEVC třída | A+ |
Přípojná hrdla | Ø 125 mm |
Odtok kondenzátu | PVC Ø20 x 1,5 mm |
Napájení | 230V 50/60 Hz |
Maximální příkon | 190 W / 1,6 A |
Standby spotřeba | 4 W |
Stupeň krytí | IP31 |
Provozní teploty | -20 / +40 °C |
Externí ztráta | 2,9 % |
Vnitřní ztráta | 1,5 % |
Klasifikace tepelných ztrát | T2 |

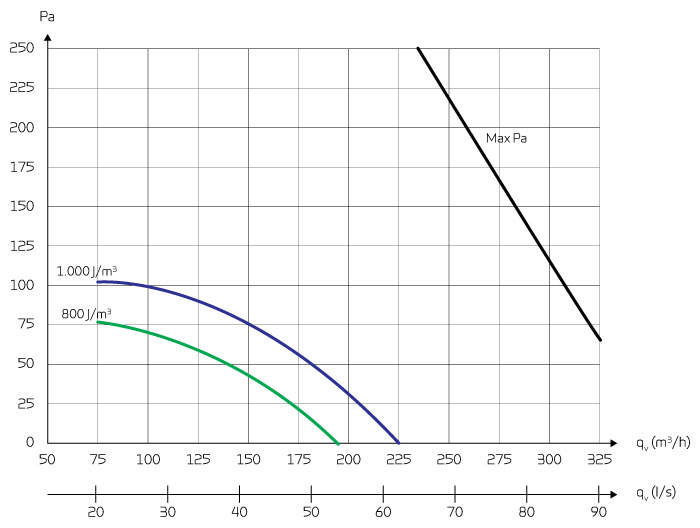

Výkon
Větrací výkon standardní jednotky jako funkce větracího objemu a externí tlakové ztráty. Testováno podle normy EN13141-7 se filtrem dle třídy ISO hrubost > 90 % (G4) a bez dohřevu vzduchu. Hodnoty SEL obsahují celkovou spotřebu elektřiny jednotky bez ovladače.
Přepočítací faktor: J/m3 : 3600 = W/m3/h.
POZNÁMKA: Hodnoty SEL jsou měřeny a uváděny jako celková hodnota pro oba ventilátory.

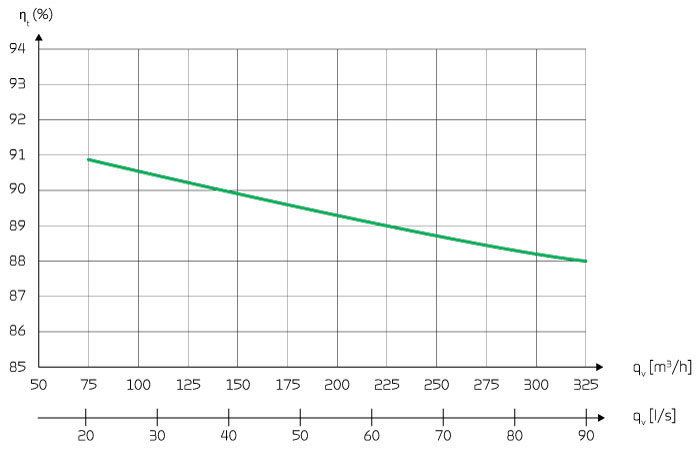

Účinnost rekuperace
Účinnost rekuperace standardní jednotky s protiproudým výměníkem. Testováno podle EN13141-7, účinnost za sucha.
Akustika
Údaje o zvuku pro qV 126 m3/h a Pt, ext = 100 Pa podle EN 3744 pro povrchy a EN 5136 pro potrubí.
Hladina akustické hladiny LWA klesá s klesajícím objemem vzduchu a klesajícím protitlakem.
Hladina akustického výkonu LpA v dané vzdálenosti bude záviset na akustických podmínkách v místě instalace.
Všechny rozměry jsou uvedeny v mm.
1: sání venkovního vzduchu
2: přívod vzduchu do místností
3: odtah odpadního vzduchu
4: výfuk vzduchu ven
5: odvod kondenzátu
Moderní dotykový ovladač HMI je dodáván z výroby se základním nastavením, které lze přizpůsobit provozním přáním a požadavkům, aby se dosáhlo optimálního provozu a využití jednotky.
Dotykový panel HMI poskytuje dobrý přehled o aktuálním provozu jednotky, má jasnou strukturu nabídky pro uživatele i pro instalačního technika. Na hlavní obrazovce je možné zvolit dvě různé vizualizace.
Externí komunikace
Ovladání HMI má otevřený protokol Modbus RS485, se kterým lze komunikovat prostřednictvím nadřazených systémů. Připojení Modbus se používá např. do systému Loxone, EATON xComfort, Inels, Schneider IHC nebo KNX.
Přehled funkcí | (+) Standard (-) Příslušenství | |
Výstrahy | Popis chyb výstrahy. Protokol výstrah s 16 nejnovějšími záznamy | + |
Centrální výstraha | Řídicí jednotka HMI má výstupní signál, který se aktivuje v případě alarmu, a může např. připojeno k externí automatizaci | |
Výměna filtru | Časově řízené upozornění na zanesení filtru nastavitelné na 30/90/180/360 dní | + |
Přehled dat | Přehled aktuálního provozu např. teploty, otáčky ventilátoru atd. | + |
Týdenní program | Ovládání HMI je vybaveno 3 týdenními programy, které lze individuálně nastavit (tovární nastavení vypnuto) | + |
Vlhkost | Umožňuje vyšší nebo nižší intentitu větrání při vysoké / nízké vlhkosti | + |
Kvalita vzduchu | Umožňuje nastavit ventilaci podle úrovně CO2 ve vzduchu. | – |
Provoz za nízkých teplot | Zabraňte nízké vlhkosti v domácnosti aktivací nízké ventilace při nízkých venkovních teplotách. | + |
Nastavení teplot | Možnost ovládání provozu jednotky v závislosti na teplotě v místnosti | + |
Letní/Zimní provoz | Jednotku lze nastavit pro letní a zimní provozu s automatickým přepínáním. | |
Jazyk | Na ovládacím panelu si můžete vybrat z více než 10 jazyků. | + |
Uživatelská oprávnění | Nabídka na ovládacím panelu je rozdělena do 3 uživatelských úrovní: Uživatel / Instalační technik / Výrobce | + |
Uživatelská volba 1 | Umožňuje přepsat provozní režim pomocí externího bezpotenciálového signálu. | + |
Uživatelská volba 2 | Další možnost přepsat provozní režim a výběr uživatele 1 pomocí externího bezpotenciálového signálu. | – |
Výměna vzduchu | Plynulé nastavení čtyř stupňů ventilace. Přívodní a odtahový ventilátor lze nastavit individuálně | + |
Předehřev | Integrovaný protimrazový předehřev, zajišťuje, že tepelný výměník nezamrzá. | |
Odtávání | Automatická funkce založená na teplotě pro odmrazování protiproudých výměníků | + |
Otevřené okno | Bezpečnostní funkce – větrací jednotka se zastaví, takže se dále nemůže ochladit dům. | + |
Dohřev | Větrací jednotka může řídit externí dohřev podle aktuální teploty v místnosti. | + |
Požární ochrana | Větrací jednotka může být připojena k externímu požárnímu systému nebo požárnímu termostatu, který vydává signál, zda by se jednotka vypnula nebo aby mohla pokračovat dále v provozu. | + |
Konstantní regulace tlaku | Regulaci konstantního tlaku je možné instalovat jak na straně odváděného, tak přiváděného vzduchu. | – |
Odložený start | Je možné aktivovat zpožděné spuštění ventilátorů, pokud např. jsou připojeny k uzavíracím klapkám. | + |
Obnova nastavení | Je možné uložit aktuální nastavení a následně je znovu načíst. Je také možné znovu spustit zařízení v továrním nastavení | + |
Ruční nastavení | Vybrané funkce jednotky lze otestovat ručně. | + |
Funkce úspory energie | Variabilně lze nastavit funkce jednotky optimalizovaných podle požadavku a potřeb uživatele. | + |
Modbus | Lze nastavit adresu Modbus jednotky, tovární nastavení je 30. | + |
Datalog | Každých 1 – 120 minut jsou zaznamenávána provozní data jednotky. Výstrahy budou zaznamenány, jakmile k nim dojde. | + |
Nastavení panelu | Uživatel si může zvolit vlastní motiv a barvu úvodní obrazovky a celého vzhledu displeje. | + |
Další informace o všech funkcích naleznete v softwaru a pokynech k instalaci jednotky.
