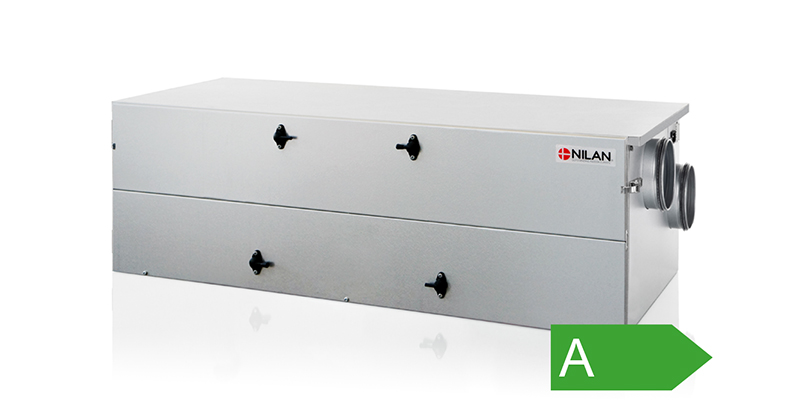

NILAN CT 200

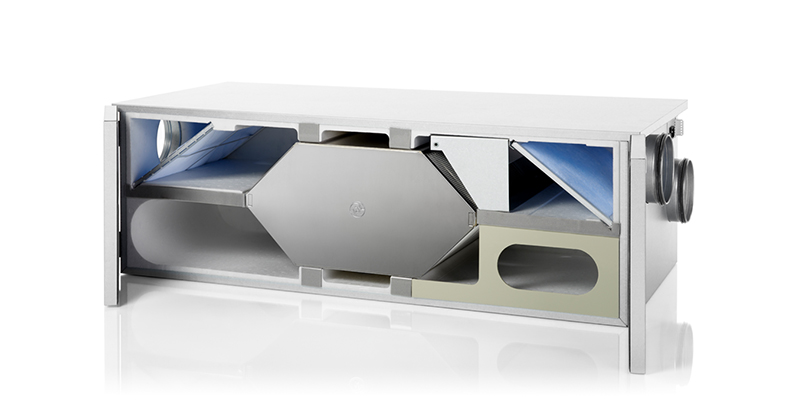

Jedná se o větrací jednotku s pasivní rekuperací vycházející z velmi úspěšného modelu CT 150. Pro řadu CT 200 byl zvýšen větrací výkon na 198 metrů krychlových za jednu hodinu. Instalace je možná stejně jako u jednotky CT 150 ve vertikální i podstropní horizontální poloze. To ji činí ideální pro novostavby i rekonstrukce bytů, řadových domů a rekreačních domů, kde je omezený prostor pro ventilační jednotku a kde je požadována snadná instalace. Jednotka CT 200 dosáhla energetického označení A s nízkou spotřebou energie a vysokou rekuperací tepla. Již v základním vybavení zařízení je protimrazová ochrana, která je řízena speciálním algoritmem a zajistí efektivní chod jednotky i za nízkých teplot. Avšak pro ještě větší komfort v zimním provozu doporučujeme CT 200 doplnit o předehřev vzduchu. Následně automatický by-pass zajistí obtékání výměníku v letním provozu, aby při chlazení nebyl chladnější venkovní vzduch (během letní noci) ohříván teplejším vnitřním odpadním vzduchem. Jednotka CT 200 je běžně dodávána s křížově protiproudým plast – hliníkovým výměníkem. Mezi základní vybavení patří také ovládání HMI, které má mnoho užitečných funkcí. Mezi nejdůležitější patří upozornění na výměnu filtrů, či možnost přednastavit rozvrh podle kterého bude jednotka aktivní, a který bude vyhovovat vašim představám. U jednotky CT 200 si musíte dávat pozor na jedinou věc. Jde právě o pravidelnou výměnu filtrů, kterou doporučujeme zhruba jednou za tři měsíce. Avšak to záleží především na kvalitě vzduchu v okolí vaší stavby. Máte na výběr ze dvou možností. K dostání jsou jak filtry prachové, tak pylové, které jsou velmi vhodné pro rodiny s alergiky. Samotná výměna je velmi snadná. Samozřejmostí je možnost k jednotce CT 200 připojit tlačítka uživatelské volby. Uživatelská volba je programovatelné nastavení chodu jednotky na určitý časový úsek. Po uplynutí nastaveného času se zařízení vrací do standardního chodu. V blízké budoucnosti by také mělo být možné k jednotce připojit drobnou krabičku NILAN LAN GATEWAY, kterou připojíte k internetu. Následně budete moci sledovat a upravovat hodnoty odkudkoli na světě z pohodlí intuitivní, snadné a bezpečné aplikace, která je již ke stažení na App Storu či Google Play. Ovšem za předpokladu, že budete připojeni k internetu. Aplikace vám dokonce dovolí připojit více jednotek a tak budete mít veškeré informace o jednotkách přehledně na jednom místě. Pokud hledáte kvalitní jednotku s pasivní rekuperací a jste omezeni prostorem. CT 200 je ideálním řešením, které vám mohu vřele doporučit.
Objem vzduchu
Min: 50 m3/h
Max: 198 m3/h
Rozměry (Š x H x V) | 1040 x 535 x 338 mm |
Hmotnost | 30 kg |
Skříň jednotky | Ocelová deska Aluzinc |
Typ výměníku tepla | Křížově-protiproudý |
Typ ventilátorů | Komorové EC ventilátory |
Třída filtrace | Standard podle ISO hrubosti > 90% (G4) |
Nejvyšší výkon | 200 m3/h (při 100 Pa) |
Třída těsnosti | A1 |
Účinnost výměníku | 91,3 % |
Přípojná hrdla | Ø125 mm |
Odtok kondenzátu | PVC Ø20 x 1,5 mm |
Napájení | 230V 50/60 Hz |
Maximální příkon | 53 W / 0,25 A |
Standby spotřeba | 3 W |
Stupeň krytí | IP31 |
Provozní teploty | -20 / +40 °C |
Externí ztráta | 0,35 % |
Vnitřní ztráta | 0,19 % |
Klasifikace tepelných ztrát | T2 |

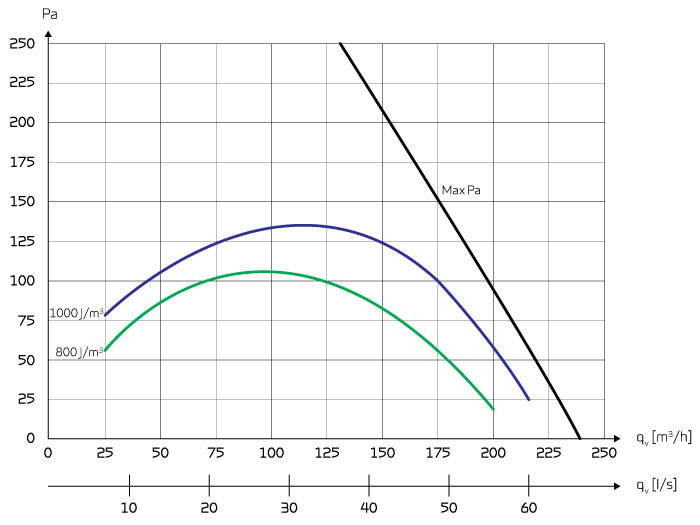

Výkon
Větrací výkon standardní jednotky jako funkce větracího objemu a externí tlakové ztráty. Testováno podle normy EN13141-7 se filtrem dle třídy ISO hrubost > 90 % (G4) a bez dohřevu vzduchu. Hodnoty SEL obsahují celkovou spotřebu elektřiny jednotky bez ovladače.
Přepočítací faktor: J/m3 : 3600 = W/m3/h.
POZNÁMKA: Hodnoty SEL jsou měřeny a uváděny jako celková hodnota pro oba ventilátory.

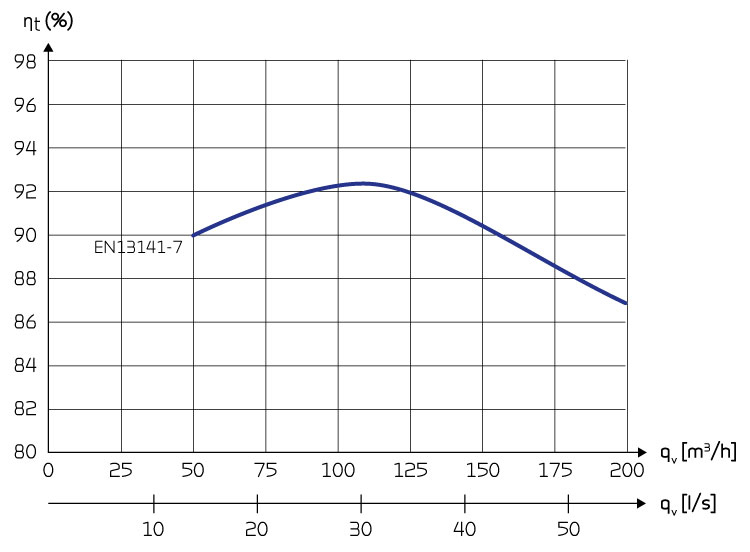

Účinnost rekuperace
Teplotní účinnost standardního agregátu s protiproudým výměníkem.
Testováno podle EN13141-7, suchá účinnost.
Akustika
Zvuková data jsou pro qV = 126 m3/h a Pt ext = 75 Pa ih. EN 9614-2 pro povrch a EN 5136 pro potrubí.
Hladina akustické hladiny LWa snižuje s klesajícím průtokem vzduchu a klesajícím protitlakem.
L Hladina akustické hladiny LPa 1 m od agregátu.

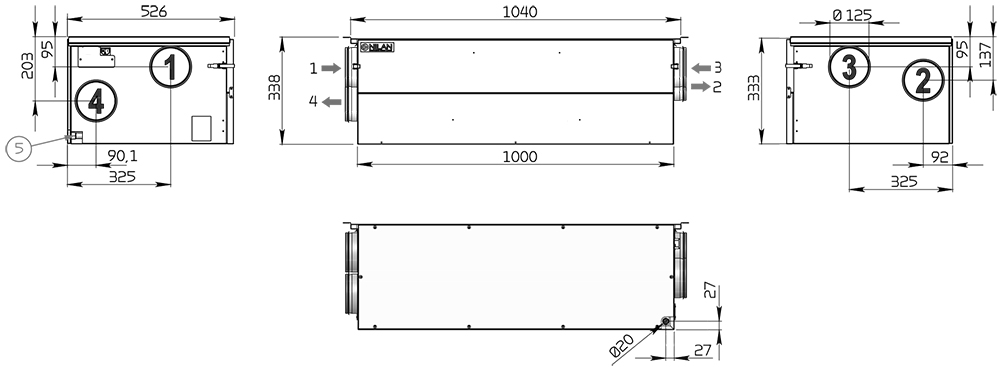

Pravý model

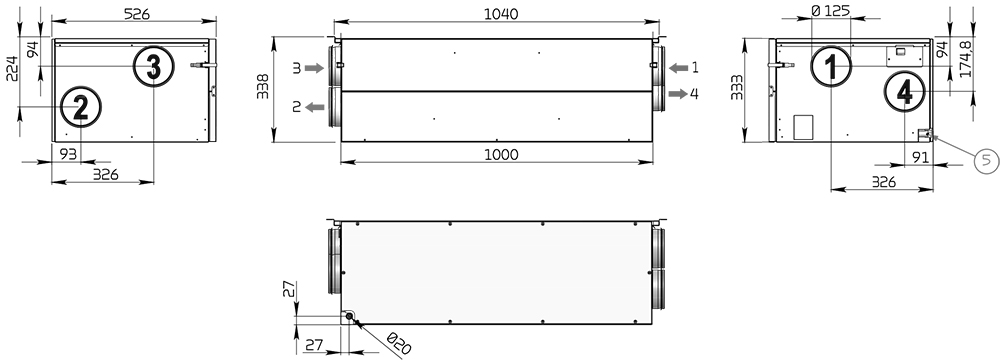

Levý model
1 sání venkovního vzduchu
2 přívod vzduchu do místností
3 odtah odpadního vzduchu
4 výfuk vzduchu ven
Moderní dotykový ovladač HMI je dodáván z výroby se základním nastavením, které lze přizpůsobit provozním přáním a požadavkům, aby se dosáhlo optimálního provozu a využití jednotky.
Dotykový panel HMI poskytuje dobrý přehled o aktuálním provozu jednotky, má jasnou strukturu nabídky pro uživatele i pro instalačního technika. Na hlavní obrazovce je možné zvolit dvě různé vizualizace.
Externí komunikace
Ovladání HMI má otevřený protokol Modbus RS485, se kterým lze komunikovat prostřednictvím nadřazených systémů. Připojení Modbus se používá např. do systému Loxone, EATON xComfort, Inels, Schneider IHC nebo KNX.
Přehled funkcí | (+) Standard (-) Příslušenství | |
Výstrahy | Popis chyb výstrahy. Protokol výstrah s 16 nejnovějšími záznamy | + |
Centrální výstraha | Řídicí jednotka HMI má výstupní signál, který se aktivuje v případě alarmu, a může např. připojeno k externí automatizaci | + |
Výměna filtru | Časově řízené upozornění na zanesení filtru nastavitelné na 30/90/180/360 dní | + |
Přehled dat | Přehled aktuálního provozu např. teploty, otáčky ventilátoru atd. | + |
Týdenní program | Ovládání HMI je vybaveno 3 týdenními programy, které lze individuálně nastavit (tovární nastavení vypnuto) | + |
Vlhkost | Umožňuje vyšší nebo nižší intentitu větrání při vysoké / nízké vlhkosti | + |
Kvalita vzduchu | Umožňuje nastavit ventilaci podle úrovně CO2 ve vzduchu. | – |
Provoz za nízkých teplot | Zabraňte nízké vlhkosti v domácnosti aktivací nízké ventilace při nízkých venkovních teplotách. | + |
Nastavení teplot | Možnost ovládání provozu jednotky v závislosti na teplotě v místnosti | + |
Letní/Zimní provoz | Jednotku lze nastavit pro letní a zimní provozu s automatickým přepínáním. | + |
Jazyk | Na ovládacím panelu si můžete vybrat z více než 10 jazyků. | + |
Uživatelská oprávnění | Nabídka na ovládacím panelu je rozdělena do 3 uživatelských úrovní: Uživatel / Instalační technik / Výrobce | + |
Uživatelská volba 1 | Umožňuje přepsat provozní režim pomocí externího bezpotenciálového signálu. | + |
Uživatelská volba 2 | Další možnost přepsat provozní režim a výběr uživatele 1 pomocí externího bezpotenciálového signálu. | – |
Výměna vzduchu | Plynulé nastavení čtyř stupňů ventilace. Přívodní a odtahový ventilátor lze nastavit individuálně | + |
Předehřev | Integrovaný protimrazový předehřev, zajišťuje, že tepelný výměník nezamrzá. | – |
Odtávání | Automatická funkce založená na teplotě pro odmrazování protiproudých výměníků | + |
Otevřené okno | Bezpečnostní funkce – větrací jednotka se zastaví, takže se dále nemůže ochladit dům. | + |
Dohřev | Větrací jednotka může řídit externí dohřev podle aktuální teploty v místnosti. | + |
Požární ochrana | Větrací jednotka může být připojena k externímu požárnímu systému nebo požárnímu termostatu, který vydává signál, zda by se jednotka vypnula nebo aby mohla pokračovat dále v provozu. | + |
Konstantní regulace tlaku | Regulaci konstantního tlaku je možné instalovat jak na straně odváděného, tak přiváděného vzduchu. | – |
Odložený start | Je možné aktivovat zpožděné spuštění ventilátorů, pokud např. jsou připojeny k uzavíracím klapkám. | + |
Obnova nastavení | Je možné uložit aktuální nastavení a následně je znovu načíst. Je také možné znovu spustit zařízení v továrním nastavení | + |
Ruční nastavení | Vybrané funkce jednotky lze otestovat ručně. | + |
Funkce úspory energie | Variabilně lze nastavit funkce jednotky optimalizovaných podle požadavku a potřeb uživatele. | + |
Modbus | Lze nastavit adresu Modbus jednotky, tovární nastavení je 30. | + |
Datalog | Každých 1 – 120 minut jsou zaznamenávána provozní data jednotky. Výstrahy budou zaznamenány, jakmile k nim dojde. | + |
Nastavení panelu | Uživatel si může zvolit vlastní motiv a barvu úvodní obrazovky a celého vzhledu displeje. | + |
Další informace o všech funkcích naleznete v softwaru a pokynech k instalaci jednotky.
