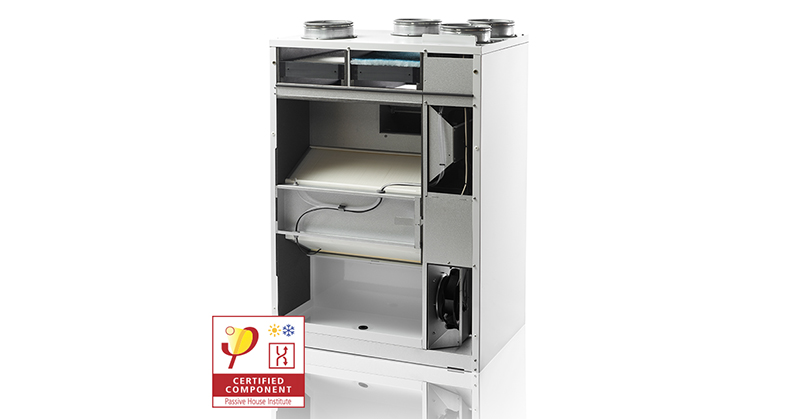

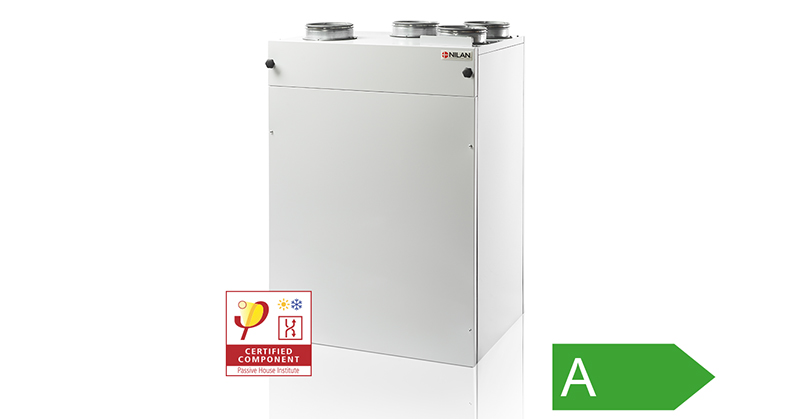

NILAN CT 300
Jednotka certifikovaná pro pasivní domy CT300 společnost NILAN vyvinula dle nejnáročnějších požadavků PHPP a to ji řadí mezi vlajkové lodi ve své kategorii jednotek s pasivní rekuperací. Tato vysoce účinná rekuperační jednotka je schopna vyvětrat až 400 metrů krychlových vzduchu za jednu hodinu. Se svým výkonem se tak hodí pro většinu běžně velkých rodinných domů, lze nainstalovat i do menších komerčních prostor, penziónů atd.. Odtahuje horký, vlhký vzduch například z kuchyně, koupelny a technické místnosti a zároveň z prostoru odvádí prachové částice, vlhkost a pachy. Energie z odsávaného vzduchu se dále využívá k ohřevu toho přiváděného. Vzduch v jednotce se za žádných okolností nemísí dohromady, proto je zdravotně nezávadná. Navíc již v základní výbavě jednotka CT300 obsahuje prachové filtry, které zabraňují cirkulaci nečistot ve vzduchu. Další variantou jsou filtry pylové, které doporučujeme převážně lidem, kteří trpí alergiemi. S filtry je pouze jediná potíž. Musí se měnit! Ale nebojte, údržba nezabere více jak deset minut. Výměnu doporučujeme jednou za tři měsíce a jsou k dostání v tzv. kazetách, kterou pouze zasunete do jednotky, nebo lze tkaninu zakoupit v metráži a pokaždé pouze vystřihnout daný rozměr. CT300 je možné objednat i ve verzi Polar, kdy je tělo jednotky vybaveno o předehřívací článek, který brání zamrznutí výměníku za velmi nízkých teplot. Samozřejmostí je umění jednotky komunikovat s nadřazenými systémy jako například LOXONE a podobně. Dále jako většina jednotek společnosti NILAN obsahuje velmi kvalitní EC ventilátory, které jsou konstruovány tak, aby za běžného provozu dělaly co nejmenší hluk. Stejně tak svojí konstrukcí s robustním základem (715x583x1000mm) přispívá ke snižování vibrací vznikajících uvnitř jednotky a tím jen utužuje pohodlí, které do domu přináší. Umístění jednotky CT300 je v podstatě dle vašich potřeb, protože je možné umístit ji například na zeď pomocí závěsných konzolí, nebo do skříně v technické místnosti. Ovládání je zajištěno pomocí panelu HMI. Uživatel má možnost nastavit si aktuální větrací výkon jednotky, požadovanou teplotu v interiéru, teplotu přívodního vzduchu a mnoho dalších parametrů. Zároveň je možné požadované činnosti jednotky naprogramovat dle vlastního týdenního rozvrhu. Při nenadálém problému, který může během života jednotky nastat následně většinu výstrah či poruch uvidíte právě na obrazovce ovladače HMI. V blízké budoucnosti se také chystá společnost NILAN přidat možnost ovládání pomocí LAN GATEWAY. Jedná se o malou krabičku, která přijde na jednotku a propojí ji s mobilní aplikací, která vás bude držet ve spojení s jednotkou CT300 neustále za předpokladu, že budete připojeni k internetu.
Objem vzduchu
Min: 100 m3/h
Max: 400 m3/h
Rozměry (Š x H x V) | 715 x 583 x 1000 mm |
Hmotnost | 59 kg |
Skříň jednotky | Alu / Zn plech lakovaný (bílá – RAL 9016) |
Typ výměníku tepla | Křížově-protiproudý |
Typ ventilátorů | Komorové EC ventilátory |
Třída filtrace | Standard podle ISO hrubosti > 90% (G4) |
Účinnost výměníku | 87 % |
Nejvyšší výkon | 400 m3/h (při 100 Pa) |
SEVC třída | A |
Přípojná hrdla | Ø160 mm |
Odtok kondenzátu | PVC Ø20 x 1,5 mm |
Napájení | 230V 50/60 Hz |
Maximální příkon | 180 W / 1,6 A |
Standby spotřeba | 3,4 W |
Stupeň krytí | IP31 |
Provozní teploty | -20 / +40 °C |
Externí ztráta | 2,9 % |
Vnitřní ztráta | 1,5 % |
Klasifikace tepelných ztrát | T2 |
*1 – Při 250 Pa a 300 m3/h podle EN13141-7
*2 – Při 100 Pa a 300 m3/h podle
Výkon
Větrací výkon standardní jednotky jako funkce větracího objemu a externí tlakové ztráty. Testováno podle normy EN13141-7 se filtrem dle třídy ISO hrubost > 90 % (G4) a bez dohřevu vzduchu. Hodnoty SEL obsahují celkovou spotřebu elektřiny jednotky bez ovladače.
Přepočítací faktor: J/m3 : 3600 = W/m3/h.
POZNÁMKA: Hodnoty SEL jsou měřeny a uváděny jako celková hodnota pro oba ventilátory.
Účinnost rekuperace
Účinnost rekuperace standardní jednotky s protiproudým výměníkem. Testováno podle EN13141-7, účinnost za sucha.
Akustika
Údaje o zvuku pro qV = 300 m3/h a Pt, ext = 100 Pa podle EN 9614-2 pro povrchy a EN 5136 pro potrubí.
Hladina akustické hladiny LWA klesá s klesajícím objemem vzduchu a klesajícím protitlakem.
Hladina akustického výkonu LpA v dané vzdálenosti bude záviset na akustických podmínkách v místě instalace.
- 1: sání venkovního vzduchu
2: přívod vzduchu do místností
3: odtah odpadního vzduchu
4: výfuk vzduchu ven - 5: odvod kondenzátu
Všechny rozměry v mm
Moderní dotykový ovladač HMI je dodáván z výroby se základním nastavením, které lze přizpůsobit provozním přáním a požadavkům, aby se dosáhlo optimálního provozu a využití jednotky.
Dotykový panel HMI poskytuje dobrý přehled o aktuálním provozu jednotky, má jasnou strukturu nabídky pro uživatele i pro instalačního technika. Na hlavní obrazovce je možné zvolit dvě různé vizualizace.
Externí komunikace
Ovladání HMI má otevřený protokol Modbus RS485, se kterým lze komunikovat prostřednictvím nadřazených systémů. Připojení Modbus se používá např. do systému Loxone, EATON xComfort, Inels, Schneider IHC nebo KNX.
Přehled funkcí | (+) Standard (-) Příslušenství | |
Výstrahy | Popis chyb výstrahy. Protokol výstrah s 16 nejnovějšími záznamy | + |
Centrální výstraha | Řídicí jednotka HMI má výstupní signál, který se aktivuje v případě alarmu, a může např. připojeno k externí automatizaci | |
Výměna filtru | Časově řízené upozornění na zanesení filtru nastavitelné na 30/90/180/360 dní | + |
Přehled dat | Přehled aktuálního provozu např. teploty, otáčky ventilátoru atd. | + |
Týdenní program | Ovládání HMI je vybaveno 3 týdenními programy, které lze individuálně nastavit (tovární nastavení vypnuto) | + |
Vlhkost | Umožňuje vyšší nebo nižší intentitu větrání při vysoké / nízké vlhkosti | + |
Kvalita vzduchu | Umožňuje nastavit ventilaci podle úrovně CO2 ve vzduchu. | – |
Provoz za nízkých teplot | Zabraňte nízké vlhkosti v domácnosti aktivací nízké ventilace při nízkých venkovních teplotách. | + |
Nastavení teplot | Možnost ovládání provozu jednotky v závislosti na teplotě v místnosti | + |
Letní/Zimní provoz | Jednotku lze nastavit pro letní a zimní provozu s automatickým přepínáním. | |
Jazyk | Na ovládacím panelu si můžete vybrat z více než 10 jazyků. | + |
Uživatelská oprávnění | Nabídka na ovládacím panelu je rozdělena do 3 uživatelských úrovní: Uživatel / Instalační technik / Výrobce | + |
Uživatelská volba 1 | Umožňuje přepsat provozní režim pomocí externího bezpotenciálového signálu. | + |
Uživatelská volba 2 | Další možnost přepsat provozní režim a výběr uživatele 1 pomocí externího bezpotenciálového signálu. | – |
Výměna vzduchu | Plynulé nastavení čtyř stupňů ventilace. Přívodní a odtahový ventilátor lze nastavit individuálně | + |
Předehřev | Integrovaný protimrazový předehřev, zajišťuje, že tepelný výměník nezamrzá. | |
Odtávání | Automatická funkce založená na teplotě pro odmrazování protiproudých výměníků | + |
Otevřené okno | Bezpečnostní funkce – větrací jednotka se zastaví, takže se dále nemůže ochladit dům. | + |
Dohřev | Větrací jednotka může řídit externí dohřev podle aktuální teploty v místnosti. | + |
Požární ochrana | Větrací jednotka může být připojena k externímu požárnímu systému nebo požárnímu termostatu, který vydává signál, zda by se jednotka vypnula nebo aby mohla pokračovat dále v provozu. | + |
Konstantní regulace tlaku | Regulaci konstantního tlaku je možné instalovat jak na straně odváděného, tak přiváděného vzduchu. | – |
Odložený start | Je možné aktivovat zpožděné spuštění ventilátorů, pokud např. jsou připojeny k uzavíracím klapkám. | + |
Obnova nastavení | Je možné uložit aktuální nastavení a následně je znovu načíst. Je také možné znovu spustit zařízení v továrním nastavení | + |
Ruční nastavení | Vybrané funkce jednotky lze otestovat ručně. | + |
Funkce úspory energie | Variabilně lze nastavit funkce jednotky optimalizovaných podle požadavku a potřeb uživatele. | + |
Modbus | Lze nastavit adresu Modbus jednotky, tovární nastavení je 30. | + |
Datalog | Každých 1 – 120 minut jsou zaznamenávána provozní data jednotky. Výstrahy budou zaznamenány, jakmile k nim dojde. | + |
Nastavení panelu | Uživatel si může zvolit vlastní motiv a barvu úvodní obrazovky a celého vzhledu displeje. | + |
Další informace o všech funkcích naleznete v softwaru a pokynech k instalaci jednotky.
