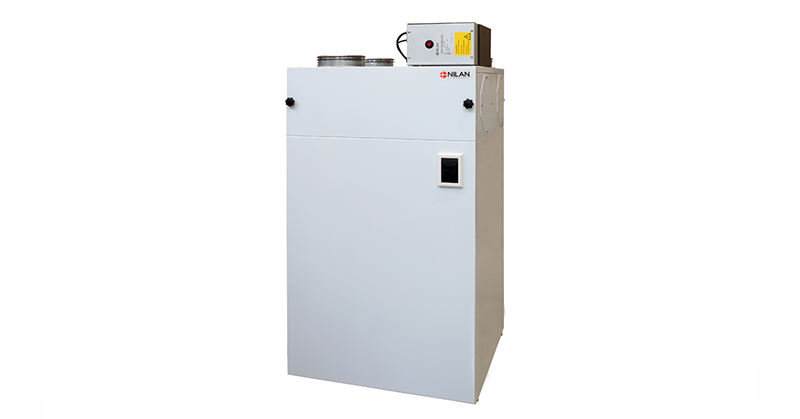

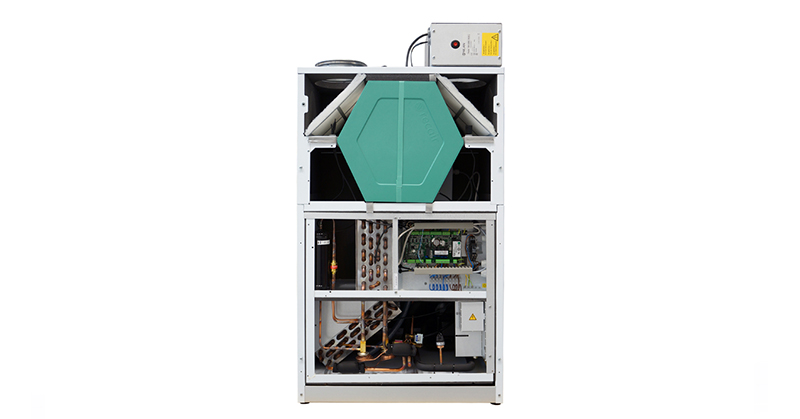

NILAN ESO TOP
Flexibilita připojení je hlavním odlišovacím znakem modelu ESO TOP v prémiové třídě jednotek s pasivní i aktivní rekuperací. Zařízení lze připojit shora nebo z boku, případně vše kombinovat. Díky těmto možnostem a menším rozměrům dokáže jednotka uspořit prostor v technické místnosti. předností je i integrovaný předehřev jako součást bohaté základní výbavy.
Větrací jednotka NILAN ESO TOP je energeticky úsporné zařízení pro objekty s požadavkem na větrací výkon do 400 m3/h (pro větrání RD a bytů je na osobu doporučováno 25 m3/h). Jednotka tak nalezne uplatnění v menších i ve vícepatrových rodinných domech, bytech, rekreačních objektech nebo kancelářích pro zajištění hospodárného větrání s rekuperací. Jednotka je v principu shodná s verzí NILAN ESO, neohřívá však vodu.
Jednotka kombinuje princip pasivní a aktivní rekuperace. Hlavní předností jednotky NILAN ESO TOP je oproti konkurenčním zařízením využití výhod obou systémů a maximalizace zpětného zisku celkové energie z odpadního vzduchu.
Díky aktivní rekuperaci jednotka dokáže ekonomicky výhodně dohřívat přívodní vzduch a zajistit tak tepelnou pohodu i v silných mrazech. Pro provoz v letních horkých i tropických dnech disponuje jednotka dostatečným chladícím výkonem, aby uchladila přívodní vzduch na příjemnou pokojovou teplotu.
Stabilní výkon při minimální spotřebě dodávají dva EC ventilátory nejmodernější konstrukce.
Regulace HMI umožňuje uživatelům dokonalé řízení jednotky a její naprogramování v několika režimech. Výkon lze nastavit přesně podle typu domu a rozvodné soustavy. To je velmi důležité nastavení pro dosažení maximálně efektivního provozu. K dispozici jsou funkce zvýšeného odtahu pro rychlé provětrání WC, koupelny nebo kuchyně. Při provozu v mrazivých dnech není třeba žádného předehřevu vzduchu. Aktivní rekuperace nenamrzá a automatika reguluje průchod vzduchu pasivní částí tak, aby nebyl přerušen ekonomický provoz i při arktických teplotách. Přehledný display zobrazuje uživateli přehled o stavu jednotky, aktuálním výkonu, stavu filtrů. Přístup k jednotce pro snadnou výměnu filtrů je z přední strany.
Hodnocení
Kombinace aktivní + pasivní rekuperace = umožňuje navíc vedle senzitivního tepla i zpětné využívání energie uvolňující se kondenzací vzdušné vlhkosti. Velkou výhodou jsou malé rozměry pro snadnější instalaci.
Objem vzduchu
Min: 75 m3/h
Max: 340 m3/h
| Rozměry (Š x H x V) | 600 x 600 x 1015 mm |
| Hmotnost | 87 kg |
| Skříň jednotky | Alu / Zn plech, lakovaný (bílá – RAL 9016) |
| Typ kompresoru | Pístový |
| Typ ventilátorů | Komorové EC ventilátory |
| Třída filtrace | ISO Hrubé > 90% (G4) |
| Typ tepelného čerpadla | Pístový kompresor on/off |
| Chladivo | R134a |
| Množství chladiva | 0,65 kg |
| Přípojná hrdla | Ø 160 mm |
| Odtok kondenzátu | PVC Ø20 x 1,5 mm |
| Napájení | 230V 50/60 Hz |
| Maximální příkon | 1,2 kW / 5,2 A |
| Standby spotřeba | 3W |
| Stupeň krytí | IP31 |
| Provozní teploty | -20 / +40 °C |
| Externí ztráta | < 0,78 % |
| Vnitřní ztráta | < 1,47 % |
| Klasifikace tepelných ztrát | T2 |
Výkon
Větrací výkon standardní jednotky jako funkce větracího objemu a externí tlakové ztráty. Testováno podle normy EN13141-7 se filtrem dle třídy ISO hrubost > 90 % (G4) a bez dohřevu vzduchu. Hodnoty SEL obsahují celkovou spotřebu elektřiny jednotky bez ovladače.
Přepočítací faktor: J/m3 : 3600 = W/m3/h.
POZNÁMKA: Hodnoty SEL jsou měřeny a uváděny jako celková hodnota pro oba ventilátory.

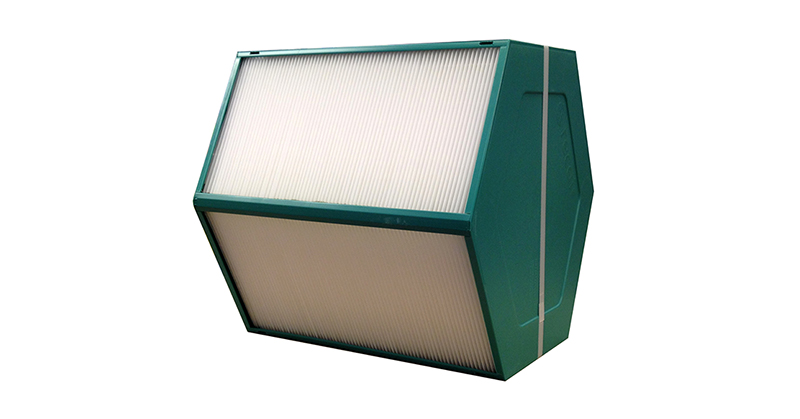

Účinnost rekuperace

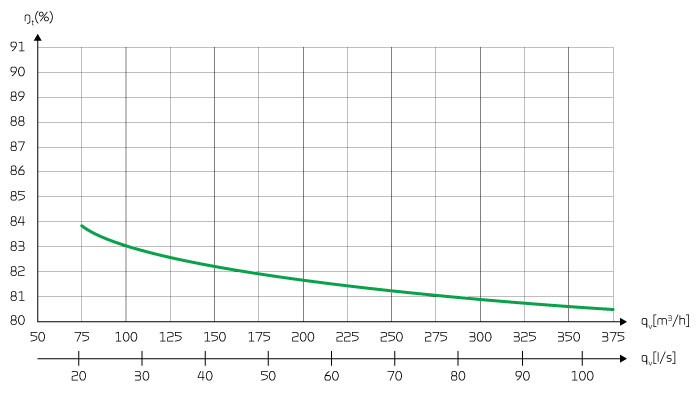

Účinnost rekuperace standardní jednotky s protiproudým výměníkem. Testováno podle EN13141-7, účinnost za sucha.
Výstupní vzduch dodávající teplo (červená křivka)
Topný výkon Qc [W] jako funkce objemového průtoku qv [m3 / h] a teploty venkovního vzduchu [° C], podle EN 14511 odpadní vzduch = 21 ° C. Efekt ohřevu je příspěvek k vytápění místností, kterým je prostřednictvím systému přiváděn čerstvý vzduch k přiváděnému vzduchu. Ztráta ventilace je tepelný výkon, který je ztracen bez rekuperace tepla daným objemovým průtokem vzduchu.
COP vzduch-vzduch (modrá křivka)

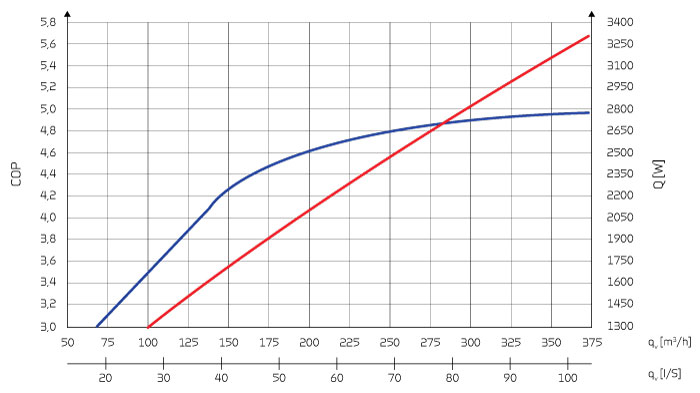

Faktor tepelného výkonu COP [-] přiváděný vzduch jako funkce venkovní teploty [° C] a objemového průtoku qv [m3 / h] podle EN 14511 při teplotě odpadního vzduchu = 21 ° C. NB! COP se počítá pro tepelné čerpadlo a protiproudý výměník sestavené podle EN 14511.
Akustika
Zvuková data platí pro qv = 210 m3 / ha Pt ext = 100 Pa. Testováno podle EN 9614-2 pro povrch a EN 5136 pro potrubí. Hladina akustického výkonu LWA klesá se zploštěním objemu vzduchu a snižováním protitlaku. Hladina akustického tlaku LPA v dané vzdálenosti bude záviset na akustických podmínkách v místě instalace.

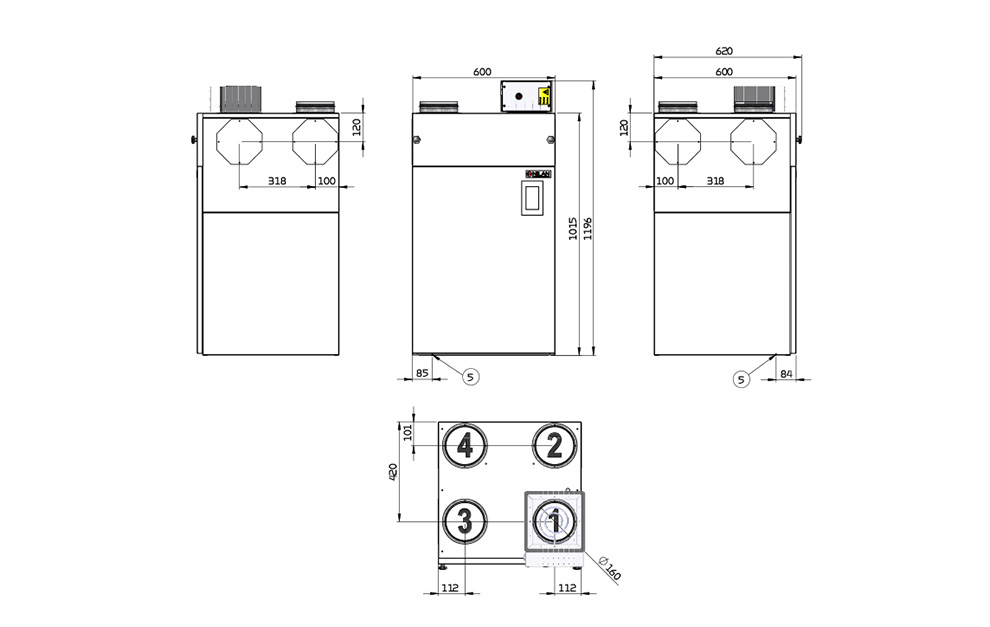

1: Venkovní vzduch
2: Přívod vzduchu
3: Odpadní vzduch
4: Odpadní vzduch
5: Odtok kondenzátu

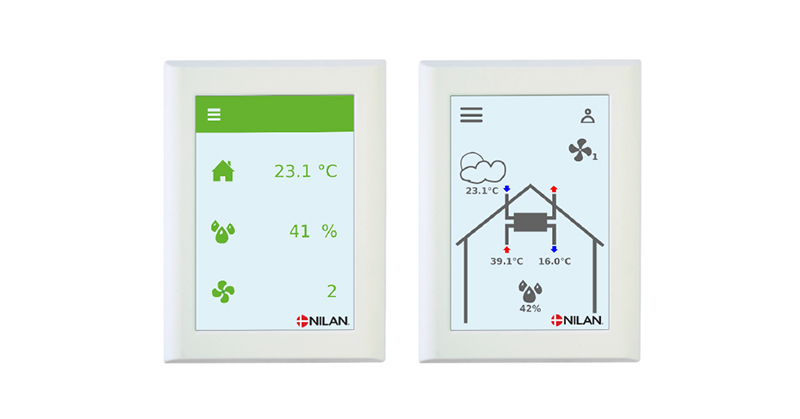

Moderní dotykový ovladač HMI je dodáván z výroby se základním nastavením, které lze přizpůsobit provozním přáním a požadavkům, aby se dosáhlo optimálního provozu a využití jednotky.
Dotykový panel HMI poskytuje dobrý přehled o aktuálním provozu jednotky, má jasnou strukturu nabídky pro uživatele i pro instalačního technika. Na hlavní obrazovce je možné zvolit dvě různé vizualizace.
Externí komunikace
Ovladání HMI má otevřený protokol Modbus RS485, se kterým lze komunikovat prostřednictvím nadřazených systémů. Připojení Modbus se používá např. do systému Loxone, EATON xComfort, Inels, Schneider IHC nebo KNX.
| Přehled funkcí | (+) Standard (-) Příslušenství | |
| Výstrahy | Popis chyb výstrahy. Protokol výstrah s 16 nejnovějšími záznamy | + |
| Centrální výstraha | Řídicí jednotka HMI má výstupní signál, který se aktivuje v případě alarmu, a může např. připojeno k externí automatizaci | |
| Výměna filtru | Časově řízené upozornění na zanesení filtru nastavitelné na 30/90/180/360 dní | + |
| Přehled dat | Přehled aktuálního provozu např. teploty, otáčky ventilátoru atd. | + |
| Týdenní program | Ovládání HMI je vybaveno 3 týdenními programy, které lze individuálně nastavit (tovární nastavení vypnuto) | + |
| Vlhkost | Umožňuje vyšší nebo nižší intentitu větrání při vysoké / nízké vlhkosti | + |
| Kvalita vzduchu | Umožňuje nastavit ventilaci podle úrovně CO2 ve vzduchu. | – |
| Provoz za nízkých teplot | Zabraňte nízké vlhkosti v domácnosti aktivací nízké ventilace při nízkých venkovních teplotách. | + |
| Nastavení teplot | Možnost ovládání provozu jednotky v závislosti na teplotě v místnosti | + |
| Letní/Zimní provoz | Jednotku lze nastavit pro letní a zimní provozu s automatickým přepínáním. | |
| Jazyk | Na ovládacím panelu si můžete vybrat z více než 10 jazyků. | + |
| Uživatelská oprávnění | Nabídka na ovládacím panelu je rozdělena do 3 uživatelských úrovní: Uživatel / Instalační technik / Výrobce | + |
| Uživatelská volba 1 | Umožňuje přepsat provozní režim pomocí externího bezpotenciálového signálu. | + |
| Uživatelská volba 2 | Další možnost přepsat provozní režim a výběr uživatele 1 pomocí externího bezpotenciálového signálu. | – |
| Výměna vzduchu | Plynulé nastavení čtyř stupňů ventilace. Přívodní a odtahový ventilátor lze nastavit individuálně | + |
| Předehřev | Integrovaný protimrazový předehřev, zajišťuje, že tepelný výměník nezamrzá. | |
| Odtávání | Automatická funkce založená na teplotě pro odmrazování protiproudých výměníků | + |
| Otevřené okno | Bezpečnostní funkce – větrací jednotka se zastaví, takže se dále nemůže ochladit dům. | + |
| Dohřev | Větrací jednotka může řídit externí dohřev podle aktuální teploty v místnosti. | + |
| Požární ochrana | Větrací jednotka může být připojena k externímu požárnímu systému nebo požárnímu termostatu, který vydává signál, zda by se jednotka vypnula nebo aby mohla pokračovat dále v provozu. | + |
| Konstantní regulace tlaku | Regulaci konstantního tlaku je možné instalovat jak na straně odváděného, tak přiváděného vzduchu. | – |
| Odložený start | Je možné aktivovat zpožděné spuštění ventilátorů, pokud např. jsou připojeny k uzavíracím klapkám. | + |
| Obnova nastavení | Je možné uložit aktuální nastavení a následně je znovu načíst. Je také možné znovu spustit zařízení v továrním nastavení | + |
| Ruční nastavení | Vybrané funkce jednotky lze otestovat ručně. | + |
| Funkce úspory energie | Variabilně lze nastavit funkce jednotky optimalizovaných podle požadavku a potřeb uživatele. | + |
| Modbus | Lze nastavit adresu Modbus jednotky, tovární nastavení je 30. | + |
| Datalog | Každých 1 – 120 minut jsou zaznamenávána provozní data jednotky. Výstrahy budou zaznamenány, jakmile k nim dojde. | + |
| Nastavení panelu | Uživatel si může zvolit vlastní motiv a barvu úvodní obrazovky a celého vzhledu displeje. | + |
Další informace o všech funkcích naleznete v softwaru a pokynech k instalaci jednotky.
