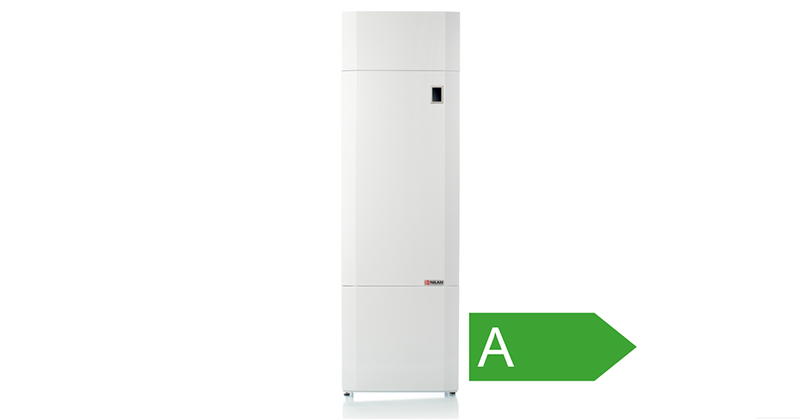

NILAN VP18 K

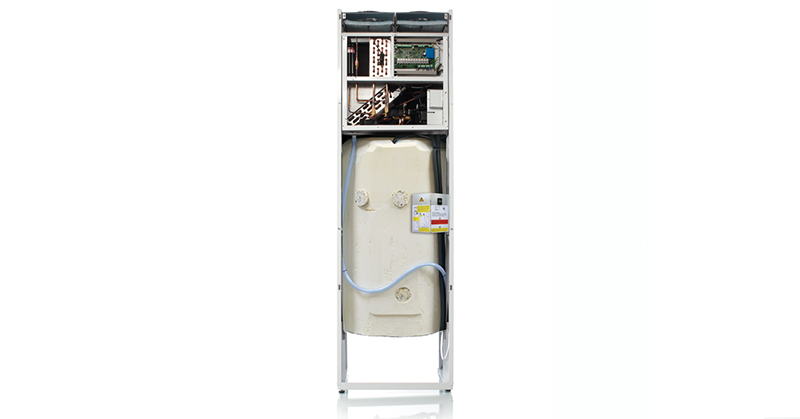

Rád bych vám jménem společnosti NILAN představil jednu z našich nejprodávanějších jednotek a to VP18 K. Tato jednotka nabízí vysoce efektivní rekuperaci tepla. Konkrétně se jedná o rekuperaci aktivní, díky které dokáže účinně chladit a ohřívat teplou vodu. Jednotka VP18 K je schopna vyměnit až 425 metrů krychlových vzduchu za jednu hodinu. Označení K jednotka dostala díky schopnosti chlazení (Kühlung = chlazení). Jednotka VP18 byla uvedena na trh již na počátku 80. let a od té doby nejen proběhla modernizací, ale stala se také vzorem pro mnohé ostatní modely NILAN i jiné výrobce. Nádrž v jednotce je optimalizována tak, aby odpovídala velikostí i rychlostí ohřevu čtyř až pětičlenné rodině. Nádrž také obsahuje elektrospirálu, která je schopna zajistit komfort teplé vody i ve výjimečných případech, kdy všechnu předehřátou vodu v nádrži spotřebujete. Zároveň vás tato spirála chrání a zajišťuje prevenci proti legionelám (bakterie vyskytující se ve vodním prostředí). Mezi velké výhody modelu K patří chlazení objektu provozně zdarma při ohřevu teplé vody. Venkovní sluncem ohřátý vzduch proudící do jednotky je v jejích útrobách ochlazen a získaná energie z tohoto procesu je využita na ohřátí teplé vody. Následně tímto procesem dojde k ochlazení původně teplého venkovního vzduchu na příjemnou pokojovou teplotu, která vám bude v létě chladit vnitřní prostory. Po ohřátí vody nemusíte mít strach, že by jednotka dále nechladila. O distribuci vzduchu se starají kvalitní EC ventilátory, které se staly postupem času tradiční součástkou většiny zařízení značky NILAN. Rozměry jednotky jsou 600x600x2000 mm. Nejčastěji zákazníkům dáváme srovnání s lednicí. Rozumím tomu, že to někomu může připadat moc veliké, ale musíte si uvědomit, že tato jednotka vám zajistí kompletní teplotní komfort v domě. Samozřejmou součástí jednotky jsou i prachové filtry, které ve vašem domě budou udržovat čistý a nezávadný vzduch. Další možností například pro lidi trpící alergiemi jsou filtry pylové, které vám jsme schopni bez problémů dodat. Jednotka VP18 K je prakticky bezúdržbová. Jediné co je třeba sledovat jsou právě filtry, které doporučujeme měnit jednou za tři měsíce a anoda, která chrání vnitřek nádrže na vodu. Výměna filtrů vám nezabere více jak deset minut. Jsou k dostání v kazetách, které pouze zasunete do jednotky. Nebo si filtrační tkaninu nakoupíte v metráži a vystřihnete potřebný rozměr. Anoda má z pravidla mnohem delší životnost. Avšak to záleží především na kvalitě vody v dané lokalitě. Společnost NILAN se snaží jít s dobou, a proto nedávno představila novinku LAN GATEWAY. Jedná se o malou krabičku, díky které máte možnost jednotku ovládat z mobilního telefonu odkudkoli na světě za předpokladu, že budete připojeni k internetu. Z mobilní aplikace NILAN App jste následně schopni spravovat hned několik jednotek.
Objem vzduchu
Min: 100 m3/h
Max: 425 m3/h
Rozměry (Š x H x V) | 600 x 600 x 2000 mm |
Hmotnost | 154 kg |
Skříň jednotky | Alu / Zn plech, lakovaný (bílá – RAL 9016) |
Typ kompresoru | Pístový |
Typ ventilátorů | Komorové EC ventilátory |
Třída filtrace | ISO Hrubé > 90% (G4) |
Ustálený proud | 1,8 A |
Chladivo | R134a |
Množství chladiva | 1000 g |
Přípojná hrdla | Ø 160 mm |
Odtok kondenzátu | PVC Ø20 x 1,5 mm |
Napájení | 230V 50/60 Hz |
Maximální příkon | 2200 W / 9,5 A |
Standby spotřeba | 3W |
Stupeň krytí | IP31 |
Provozní teploty | -20 / +40 °C |
Externí ztráta | < 1,4 % |
Vnitřní ztráta | < 1,1 % |
Objem nádrže | 180 l |
Výkon
Větrací výkon standardní jednotky jako funkce větracího objemu a externí tlakové ztráty. Testováno podle normy EN13141-7 se filtrem dle třídy ISO hrubost > 90 % (G4) a bez dohřevu vzduchu. Hodnoty SEL obsahují celkovou spotřebu elektřiny jednotky bez ovladače.
Přepočítací faktor: J/m3 : 3600 = W/m3/h.
POZNÁMKA: Hodnoty SEL jsou měřeny a uváděny jako celková hodnota pro oba ventilátory.
Topný výkon
Topný výkon Qc [W] jako funkce objemového průtoku qv [m3/h] a teploty venkovního vzduchu [°C], podle EN 14511 odpadní vzduch = 21 °C.
Celkový topný výkon je primárně použit na krytí ztrát větráním, pokud vzniká s ohledem na objemový průtok venkovního vzduchu přebytek topného výkonu, lze jej využít jako příspěvek k vytápění místnosti.
COP vzduch-vzduch
Topný faktor COP [-] jako funkce venkovní teploty [°C] a objemového průtoku qv [m3/h] podle EN 14511 při teplotě odpadního vzduchu = 21 °C.
Poznámka: COP se počítá pro tepelné čerpadlo a protiproudý výměník podle EN 14511.
udetemperatur – venkovní teplota

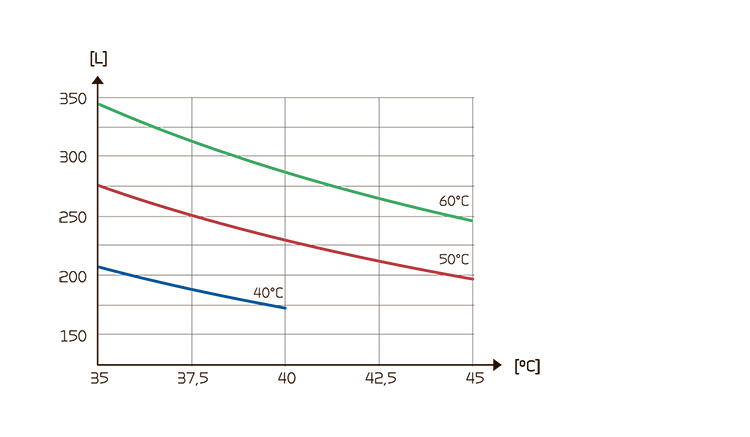

Dispoziční množství teplé vody
Při ohřevu na 40 °C, 50°C a 60°C.

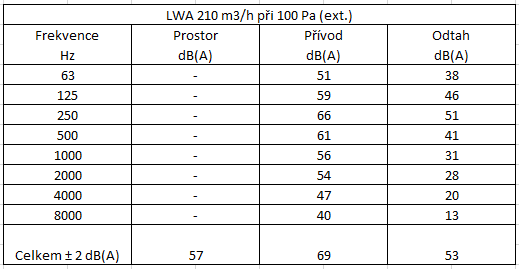

Akustika
Zvuková data platí pro qv = 210 m3/h, Pt ext = 100 Pa.
Testováno podle EN 9614-2 pro povrch a EN 5136 pro potrubí. Hladina akustického výkonu LWA klesá se zploštěním objemu vzduchu a snižováním protitlaku. Hladina akustického tlaku LPA v dané vzdálenosti bude záviset na akustických podmínkách v místě instalace.

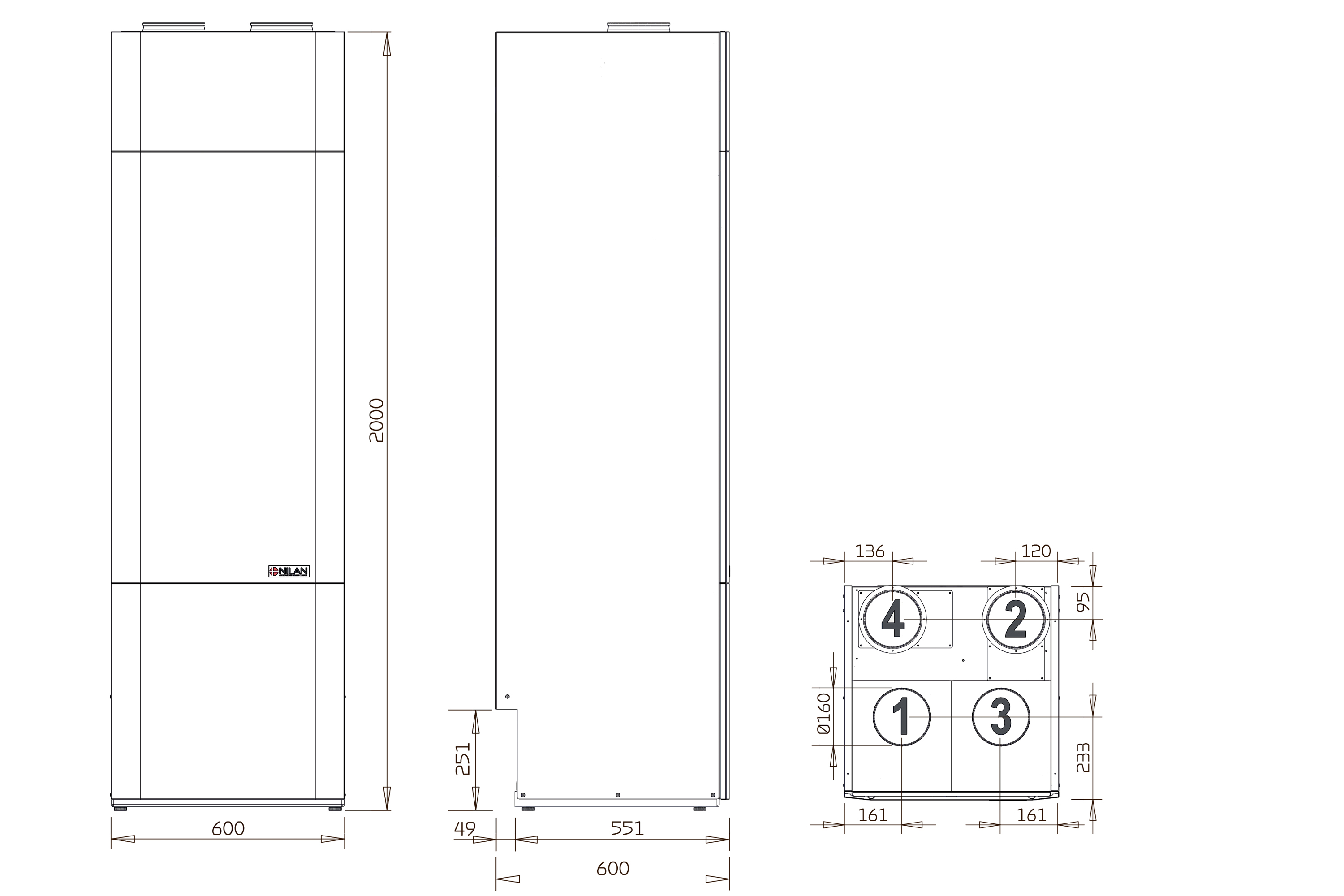

1:Venkovní vzduch
2:Vzduch (přívod)
3:Odvzdušnění (odsávání)
4: Zpětný vzduch

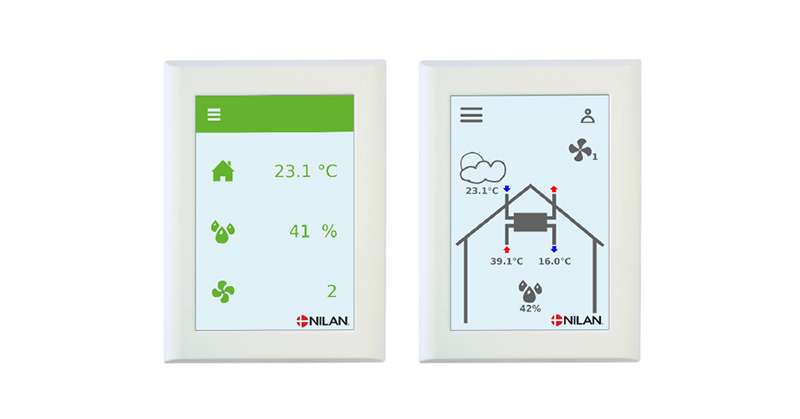

Moderní dotykový ovladač HMI je dodáván z výroby se základním nastavením, které lze přizpůsobit provozním přáním a požadavkům, aby se dosáhlo optimálního provozu a využití jednotky.
Dotykový panel HMI poskytuje dobrý přehled o aktuálním provozu jednotky, má jasnou strukturu nabídky pro uživatele i pro instalačního technika. Na hlavní obrazovce je možné zvolit dvě různé vizualizace.
Externí komunikace
Ovladání HMI má otevřený protokol Modbus RS485, se kterým lze komunikovat prostřednictvím nadřazených systémů. Připojení Modbus se používá např. do systému Loxone, EATON xComfort, Inels, Schneider IHC nebo KNX.
Přehled funkcí | (+) Standard (-) Příslušenství | |
Výstrahy | Popis chyb výstrahy. Protokol výstrah s 16 nejnovějšími záznamy | + |
Centrální výstraha | Řídicí jednotka HMI má výstupní signál, který se aktivuje v případě alarmu, a může např. připojeno k externí automatizaci | |
Výměna filtru | Časově řízené upozornění na zanesení filtru nastavitelné na 30/90/180/360 dní | + |
Přehled dat | Přehled aktuálního provozu např. teploty, otáčky ventilátoru atd. | + |
Týdenní program | Ovládání HMI je vybaveno 3 týdenními programy, které lze individuálně nastavit (tovární nastavení vypnuto) | + |
Vlhkost | Umožňuje vyšší nebo nižší intentitu větrání při vysoké / nízké vlhkosti | + |
Kvalita vzduchu | Umožňuje nastavit ventilaci podle úrovně CO2 ve vzduchu. | – |
Provoz za nízkých teplot | Zabraňte nízké vlhkosti v domácnosti aktivací nízké ventilace při nízkých venkovních teplotách. | + |
Nastavení teplot | Možnost ovládání provozu jednotky v závislosti na teplotě v místnosti | + |
Letní/Zimní provoz | Jednotku lze nastavit pro letní a zimní provozu s automatickým přepínáním. | |
Jazyk | Na ovládacím panelu si můžete vybrat z více než 10 jazyků. | + |
Uživatelská oprávnění | Nabídka na ovládacím panelu je rozdělena do 3 uživatelských úrovní: Uživatel / Instalační technik / Výrobce | + |
Uživatelská volba 1 | Umožňuje přepsat provozní režim pomocí externího bezpotenciálového signálu. | + |
Uživatelská volba 2 | Další možnost přepsat provozní režim a výběr uživatele 1 pomocí externího bezpotenciálového signálu. | – |
Výměna vzduchu | Plynulé nastavení čtyř stupňů ventilace. Přívodní a odtahový ventilátor lze nastavit individuálně | + |
Předehřev | Integrovaný protimrazový předehřev, zajišťuje, že tepelný výměník nezamrzá. | |
Odtávání | Automatická funkce založená na teplotě pro odmrazování protiproudých výměníků | + |
Otevřené okno | Bezpečnostní funkce – větrací jednotka se zastaví, takže se dále nemůže ochladit dům. | + |
Dohřev | Větrací jednotka může řídit externí dohřev podle aktuální teploty v místnosti. | + |
Požární ochrana | Větrací jednotka může být připojena k externímu požárnímu systému nebo požárnímu termostatu, který vydává signál, zda by se jednotka vypnula nebo aby mohla pokračovat dále v provozu. | + |
Konstantní regulace tlaku | Regulaci konstantního tlaku je možné instalovat jak na straně odváděného, tak přiváděného vzduchu. | – |
Odložený start | Je možné aktivovat zpožděné spuštění ventilátorů, pokud např. jsou připojeny k uzavíracím klapkám. | + |
Obnova nastavení | Je možné uložit aktuální nastavení a následně je znovu načíst. Je také možné znovu spustit zařízení v továrním nastavení | + |
Ruční nastavení | Vybrané funkce jednotky lze otestovat ručně. | + |
Funkce úspory energie | Variabilně lze nastavit funkce jednotky optimalizovaných podle požadavku a potřeb uživatele. | + |
Modbus | Lze nastavit adresu Modbus jednotky, tovární nastavení je 30. | + |
Datalog | Každých 1 – 120 minut jsou zaznamenávána provozní data jednotky. Výstrahy budou zaznamenány, jakmile k nim dojde. | + |
Nastavení panelu | Uživatel si může zvolit vlastní motiv a barvu úvodní obrazovky a celého vzhledu displeje. | + |
Další informace o všech funkcích naleznete v softwaru a pokynech k instalaci jednotky.
