NILAN VPL 15
Jednotka VPL 15 přináší zcela novou úroveň jednotek. Jedná se o vyšší kategorii, která se liší od ostatních pouze větracích jednotek. Jedná se o zařízení s aktivní rekuperací. NILAN VPL 15 skutečně chladí a dokáže i levně dohřívat přívodní vzduch. Je tedy ideálním řešením pro zájemce o úsporné větrání. Vhodná pro rodinné domy, malé kanceláře či obchody. Od běžné větrací jednotky s protiproudým výměníkem se liší tím, že je místo toho vybavena tepelným čerpadlem. Tomu říkáme aktivní rekuperace tepla. U tepelného čerpadla je dosaženo vyšší rekuperace tepla a jednotka VPL 15 je tak využívána v nízkoenergetických domech i jako pomoc při vytápění. Tato jednotka je schopna pojmout až 425 metrů krychlových vzduchu za jednu hodinu. Což na její rozměry, které jsou 750 x 415 x 680 mm je velmi dobrá hodnota. VPL 15 má reverzibilní chladicí okruh, což znamená, že v zimě dokáže ohřívat přiváděný vzduch a v létě přiváděný vzduch chladit. Funkce chlazení však není srovnatelná s klimatizací. Když je přiváděný vzduch ochlazen, vzduch kondenzuje a odvádí z vnitřních prostor vlhkost. To má za následek pocitově nižší teplotu v letním období, příjemné a nezávadné klima v domácnosti. Na rozdíl od pasivních rekuperací nevyžaduje předehřev vzduchu, nemá žádné problémy se zimním provozem , nezamrzá ani nemusí omezovat chod. Z ekonomických důvodů mnoho klientů, kteří původně měli zájem jen o pasivní rekuperaci, volí právě jednotku s aktivní VPL 15. Když se totiž sečte cena samotné jednotky a nutných součástí pro udržení zimního chodu, vychází lépe investice do VPL 15, která je o kategorii výše, s vyšším komfortem při celkově nižších provozních nákladech. Pro maximální efektivitu chodu jednotky i za tuhých mrazů je vhodné doplnit ji o tepelné trubice FU 15, které zvyšují účinnost tepelného čerpadla v zimním období až o 40 % a to bez dodatečné spotřeby elektrické energie. Jednotka již v základním vybavení disponuje ovládáním HMI, které má mnoho užitečných funkcí. Samozřejmostí je také možnost zařízení propojit s inteligentním systémem jako je například Loxone. Nebo s novinkou od společnosti NILAN LAN GATEWAY. Která vám umožní spojení s jednotkou z mobilní aplikace v telefonu, za předpokladu, že jste připojeni k internetu. Vaší jedinou starostí bude pravidelná výměna filtrů, kterou doporučujeme jednou za tři měsíce. Jednotka vás na to sama upozorní. Na výběr je ze dvou typů filtrů. Prachového a pylového, který je vhodný pro rodiny s alergiky. Na již zmiňované výměně není nic složitého. Filtr pořídíte v tzv. kazetě, kterou pouze zasunete do jednotky. Nebo v metráži, kde si následně pouze vystřihnete potřebný rozměr a vložíte do rámečku, který vsunete do jednotky. Výměna není časově náročná a zvládne ji každý. Abych to shrnul. Tato jednotka klame svým vzhledem, ale je výkonná a odvede velmi dobře práci, na kterou je uzpůsobena. Budete nadšeni.
Objem vzduchu
Min: 100 m3/h
Max: 425 m3/h
Rozměry (Š x H x V) | 750 x 415 x 680 mm |
Hmotnost | 54kg |
Skříň jednotky | Alu / Zn plech, lakovaný (bílá – RAL 9016) |
Typ výměníku tepla | Křížově – protiproudý (hliník / plast) |
Typ ventilátorů | Komorové EC ventilátory |
Třída filtrace | ISO ePM10 >50% (M5) / ISO ePM1 65-80% (F7) |
Typ tepelného čerpadla | Pístový |
Chladivo | R134a |
Množství chladiva | 1000 g |
Přípojná hrdla | Ø160 mm |
Odtok kondenzátu | PVC Ø20 x 1,5 mm |
Napájení | 230V 50/60 Hz |
Maximální příkon | 720W/4,3A |
Standby spotřeba | 3 W |
Stupeň krytí | IP31 |
Provozní teploty | -20 / +40 °C |
Externí ztráta | 0,87 % |
Vnitřní ztráta | 0,53 % |
Klasifikace tepelných ztrát | T2 |

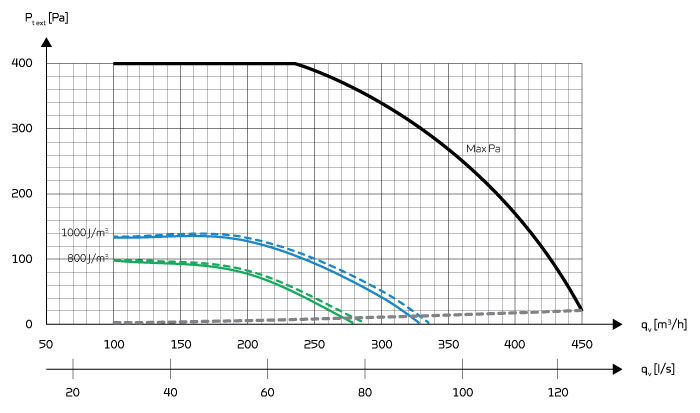

Výkon
Maximální kapacita pa standardní jednotky, Pt,ext jako funkce qv, s ohledem na hodnoty SEL.
Hodnoty SEL podle EN13414-7 pro standardní jednotku s ISO ePM10 >50% (M5) / ISO ePM1 65-80% (F7) filtruje bez topného tělesa.
Hodnoty SEL zahrnují celkovou výpočetní sílu jednotky vč. řízení.
Konverzní faktor: J/m3 : 3600 = W/m3/h
Pozornost! Hodnoty SEL se měří a uvádí jako celková hodnota pro oba ventilátory.

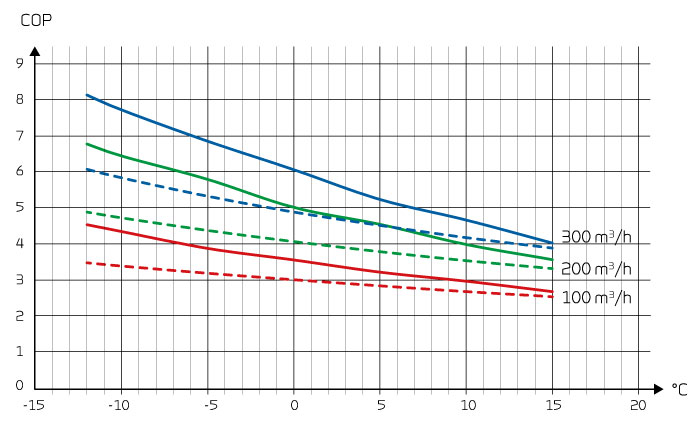

Tepelný efekt COP (vzduch/vzduch)
Tepelný součinitel COP vzduchu jako funkce venkovní teploty [ºC] a objemového průtoku [m3/h] podle EN 14511 vzduch i = 21 °C.
Přerušovaná křivka: Bez tepelné trubky FU15 Plná křivka: S tepelnou trubkou FU15

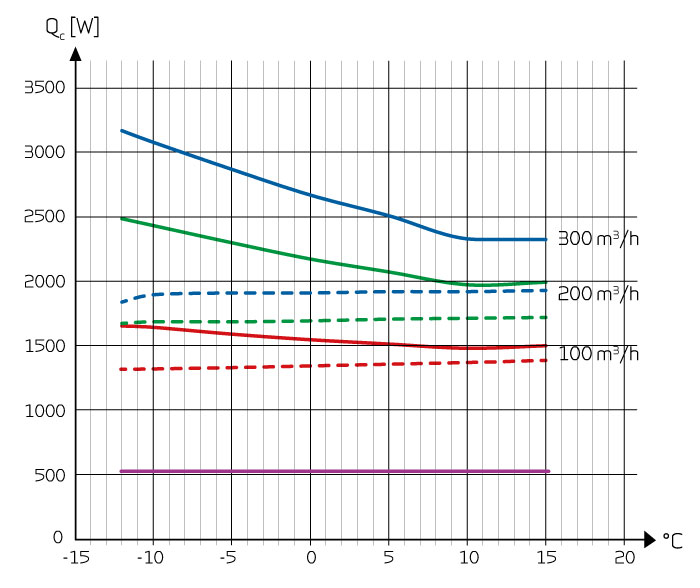

Topný výkon
Topný výkon Qc [W] jako funkce objemového průtoku qv [m3/h] a teploty venkovního vzduchu [°C], podle EN 14511 odpadní vzduch = 21 °C.
Celkový topný výkon je primárně použit na krytí ztrát větráním, pokud vzniká s ohledem na objemový průtok venkovního vzduchu přebytek topného výkonu, lze jej využít jako příspěvek k vytápění místnosti.

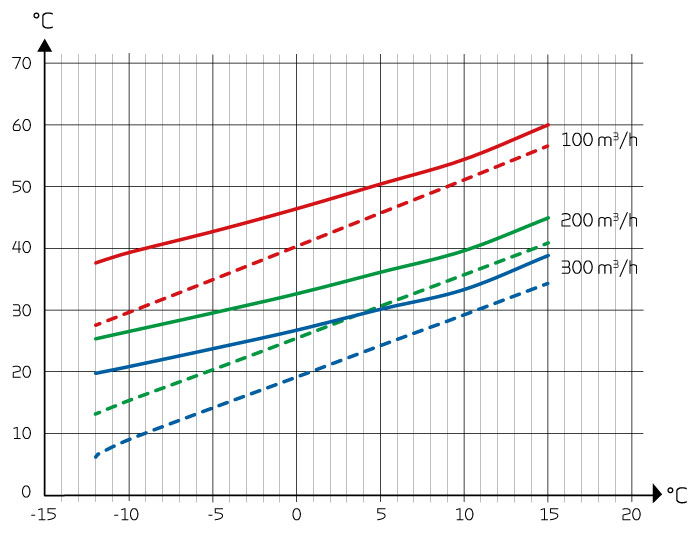

Teplota přiváděného vzduchu (teplá)
Teplota přiváděného vzduchu [° C] jako funkce teploty venkovního vzduchu [° C] a objemového průtoku qv [m3 / h] vyváženého průtoku. Teplota odpadního vzduchu = 21 [ºC], 45 RV [%]
Osa X: Teplota venkovního vzduchu. Osa Y: Teplota přiváděného vzduchu. Tečkovaná křivka: Bez tepelné trubice FU15. Pevná křivka: S tepelnou trubkou FU15

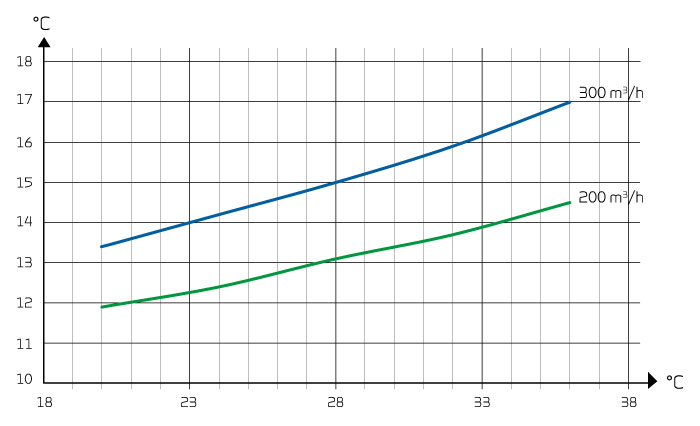

Teplota přiváděného vzduchu (studená)
Teplota přiváděného vzduchu [° C] jako funkce teploty venkovního vzduchu [° C] a objemového průtoku qv [m3 / h] vyváženého průtoku. Teplota odpadního vzduchu = 24 ° C.
Akustika
Zvuková data platí pro qv = 210 m3 / ha Pt ext = 100 Pa. Testováno podle EN 9614-2 pro povrch a EN 5136 pro potrubí. Hladina akustického výkonu LWA klesá se zploštěním objemu vzduchu a snižováním protitlaku. Hladina akustického tlaku LPA v dané vzdálenosti bude záviset na akustických podmínkách v místě instalace.
1: Venkovní vzduch
2: Přívod vzduchu (přívod vzduchu)
3: Odpadní vzduch (odsávání)
4: Odpadní vzduch
5: Odtok kondenzátu
Moderní dotykový ovladač HMI je dodáván z výroby se základním nastavením, které lze přizpůsobit provozním přáním a požadavkům, aby se dosáhlo optimálního provozu a využití jednotky.
Dotykový panel HMI poskytuje dobrý přehled o aktuálním provozu jednotky, má jasnou strukturu nabídky pro uživatele i pro instalačního technika. Na hlavní obrazovce je možné zvolit dvě různé vizualizace.
Externí komunikace
Ovladání HMI má otevřený protokol Modbus RS485, se kterým lze komunikovat prostřednictvím nadřazených systémů. Připojení Modbus se používá např. do systému Loxone, EATON xComfort, Inels, Schneider IHC nebo KNX.
Přehled funkcí | (+) Standard (-) Příslušenství | |
Výstrahy | Popis chyb výstrahy. Protokol výstrah s 16 nejnovějšími záznamy | + |
Centrální výstraha | Řídicí jednotka HMI má výstupní signál, který se aktivuje v případě alarmu, a může např. připojeno k externí automatizaci | |
Výměna filtru | Časově řízené upozornění na zanesení filtru nastavitelné na 30/90/180/360 dní | + |
Přehled dat | Přehled aktuálního provozu např. teploty, otáčky ventilátoru atd. | + |
Týdenní program | Ovládání HMI je vybaveno 3 týdenními programy, které lze individuálně nastavit (tovární nastavení vypnuto) | + |
Vlhkost | Umožňuje vyšší nebo nižší intentitu větrání při vysoké / nízké vlhkosti | + |
Kvalita vzduchu | Umožňuje nastavit ventilaci podle úrovně CO2 ve vzduchu. | – |
Provoz za nízkých teplot | Zabraňte nízké vlhkosti v domácnosti aktivací nízké ventilace při nízkých venkovních teplotách. | + |
Nastavení teplot | Možnost ovládání provozu jednotky v závislosti na teplotě v místnosti | + |
Letní/Zimní provoz | Jednotku lze nastavit pro letní a zimní provozu s automatickým přepínáním. | |
Jazyk | Na ovládacím panelu si můžete vybrat z více než 10 jazyků. | + |
Uživatelská oprávnění | Nabídka na ovládacím panelu je rozdělena do 3 uživatelských úrovní: Uživatel / Instalační technik / Výrobce | + |
Uživatelská volba 1 | Umožňuje přepsat provozní režim pomocí externího bezpotenciálového signálu. | + |
Uživatelská volba 2 | Další možnost přepsat provozní režim a výběr uživatele 1 pomocí externího bezpotenciálového signálu. | – |
Výměna vzduchu | Plynulé nastavení čtyř stupňů ventilace. Přívodní a odtahový ventilátor lze nastavit individuálně | + |
Předehřev | Integrovaný protimrazový předehřev, zajišťuje, že tepelný výměník nezamrzá. | |
Odtávání | Automatická funkce založená na teplotě pro odmrazování protiproudých výměníků | + |
Otevřené okno | Bezpečnostní funkce – větrací jednotka se zastaví, takže se dále nemůže ochladit dům. | + |
Dohřev | Větrací jednotka může řídit externí dohřev podle aktuální teploty v místnosti. | + |
Požární ochrana | Větrací jednotka může být připojena k externímu požárnímu systému nebo požárnímu termostatu, který vydává signál, zda by se jednotka vypnula nebo aby mohla pokračovat dále v provozu. | + |
Konstantní regulace tlaku | Regulaci konstantního tlaku je možné instalovat jak na straně odváděného, tak přiváděného vzduchu. | – |
Odložený start | Je možné aktivovat zpožděné spuštění ventilátorů, pokud např. jsou připojeny k uzavíracím klapkám. | + |
Obnova nastavení | Je možné uložit aktuální nastavení a následně je znovu načíst. Je také možné znovu spustit zařízení v továrním nastavení | + |
Ruční nastavení | Vybrané funkce jednotky lze otestovat ručně. | + |
Funkce úspory energie | Variabilně lze nastavit funkce jednotky optimalizovaných podle požadavku a potřeb uživatele. | + |
Modbus | Lze nastavit adresu Modbus jednotky, tovární nastavení je 30. | + |
Datalog | Každých 1 – 120 minut jsou zaznamenávána provozní data jednotky. Výstrahy budou zaznamenány, jakmile k nim dojde. | + |
Nastavení panelu | Uživatel si může zvolit vlastní motiv a barvu úvodní obrazovky a celého vzhledu displeje. | + |
Další informace o všech funkcích naleznete v softwaru a pokynech k instalaci jednotky.
