NILAN Comfort 600
Dovolte mi krátce představit větrací jednotku Comfort 600, která je díky svému výkonu vhodná pro větrání kanceláří, komerčních objektů, penzionů nebo dvougeneračních rodinných domů větších rozměrů. Toto zařízení je schopné vyvětrat až 1000 metrů krychlových vzduchu za jednu hodinu. Jednotka Comfort 600 je vybavena dvojicí velmi výkonných EC ventilátorů s konstantním průtokem vzduchu. Když ventilátory běží na první dva výkonnostní stupně, ventilátory jsou pouze velmi málo namáhány. To má následně značný vliv na životnost jednotky a náklady za energie. Díky dobré izolaci ji lze instalovat i mimo klimatickou clonu. Například do nevyužitého půdního prostoru. Ovládání HMI umožňuje uživatelům dokonalé řízení jednotky a její naprogramování v několika režimech. Přehledný display zobrazuje uživateli přehled o stavu jednotky, aktuálním výkonu, stavu filtrů a mnoho dalšího. Výkon lze nastavit přesně podle typu objektu a rozvodné soustavy. Což je velmi důležité pro dosažení maximálně efektivního provozu. K dispozici je samozřejmě možnost napojit tlačítka s funkcí zvýšeného odtahu pro rychlé provětrání WC, koupelen nebo kuchyní. Jednotka Comfort 600 je také schopna připojit se k nadřazeným systémům jako je například LAN GATEWAY od společnosti NILAN či LOXONE. Již v základním vybavení jednotka disponuje automatickou protimrazovou ochranou, která hlídá provoz jednotky v zimním období. Avšak pro ještě větší komfort i během tuhých mrazů. Doporučujeme zákazníkům doplnit jednotku o předehřev vzduchu. Uvnitř jednotky se nachází filtry, které jsou k dostání ve dvou variantách. Prachové a pylové. Pylové doporučujeme zejména tam, kde někdo z rodiny trpí alergií. Pouze je nutné se o filtry starat a pravidelně je měnit. Výměnu doporučujeme zhruba jednou za tři měsíce. Avšak to záleží především na kvalitě vzduchu v okolí vaší stavby. Výměna filtrů je velmi snadný úkol a nezabere vám mnoho času. Stačí pouze vložit takzvanou kazetu s filtrem do jednotky. Filtrační tkanina je k dostání ve dvou variantách. Již usazena v rámečku, který opravdu pouze zasunete do jednotky a máte hotovo. Nebo lze sehnat v metráží, kdy je nákup výhodnější, avšak na vás je vystřihnout si daný rozměr a následně provést stejný úkon jako již s připravenou kazetou. Comfort 600 je velmi důkladně testovaná jednotka, která je neustále zdokonalována. Samozřejmostí jsou tedy neustálé aktualizace, protože firma NILAN si je vědoma kvalitou tohoto zařízení. Vynaložených nákladů za jednotku Comfort 600 nebudete litovat. Odvede skvěle svoji práci.

Objem vzduchu
Min: 200 m3/h
Max: 1000 m3/h
Rozměry (Š x H x V) | 1200 x 950 x 630 mm |
Hmotnost | 101 kg |
Skříň jednotky | Alu / Zn plech |

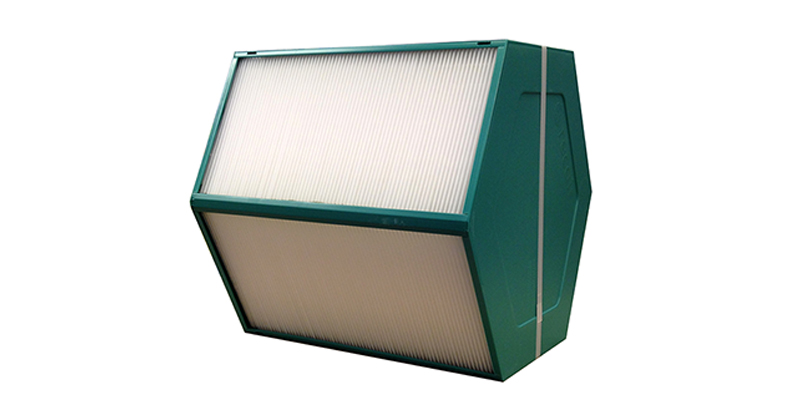

Typ výměníku tepla | Křížově – protiproudý (plast) |
Typ ventilátorů | EC, konstantní průtok |
Třída filtrace | Standard podle ISO hrubosti > 90% (G4) |
Účinnost výměníku | 79,6 % |
Klasifikace netěsnosti | A1 |
Odhadovaná roční spotřeba | 1220 kWh / rok |
Přípojná hrdla | Ø200 mm |
Odtok kondenzátu | PVC Ø20 x 1,5 mm |
Napájení | 230V 50/60 Hz |
Maximální příkon | 1145 W / 7,1 A |
Standby spotřeba | 4 W |
Stupeň krytí | IP31 |
Provozní teploty | -20 / +40 °C |
Externí ztráta | 1,5 % (při 400 Pa) |
Vnitřní ztráta | 3,6 % (při 250 Pa) |
Klasifikace tepelných ztrát | T2 |

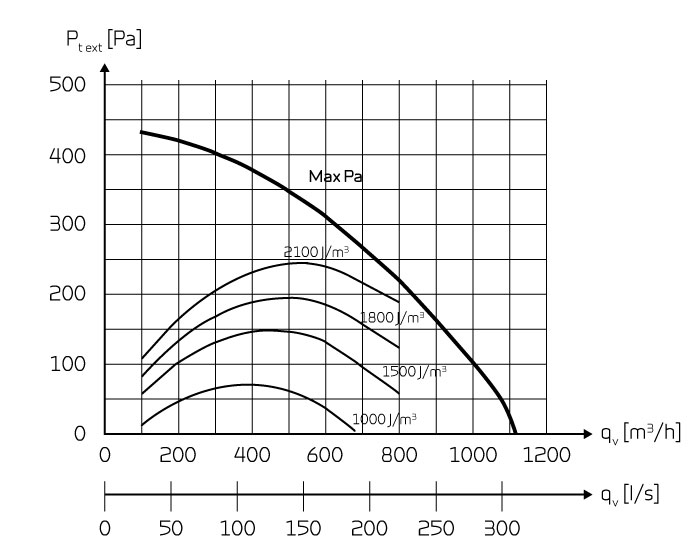

Výkon
Větrací výkon standardní jednotky jako funkce větracího objemu a externí tlakové ztráty. Testováno podle normy EN13141-7 se filtrem dle třídy ISO hrubost > 90 % (G4) a bez dohřevu vzduchu. Hodnoty SEL obsahují celkovou spotřebu elektřiny jednotky bez ovladače.
Přepočítací faktor: J/m3 : 3600 = W/m3/h.
POZNÁMKA: Hodnoty SEL jsou měřeny a uváděny jako celková hodnota pro oba ventilátory.

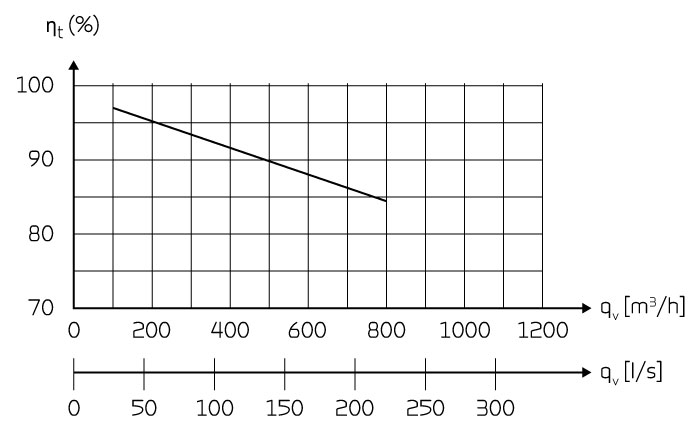

Účinnost rekuperace
Účinnost rekuperace standardní jednotky s protiproudým výměníkem. Testováno podle EN13141-7, účinnost za sucha.
Akustika
Zvuková data jsou pro qV = 600 m3/h a Pt ext = 100 Pa podle EN 9614-2 pro povrch a EN 5136 pro potrubí.
Hladina akustické hladiny LWa snižuje s klesajícím průtokem vzduchu a klesajícím protitlakem.
Hladina akustického výkonu LpA v dané vzdálenosti bude záviset na akustických podmínkách v místě instalace.

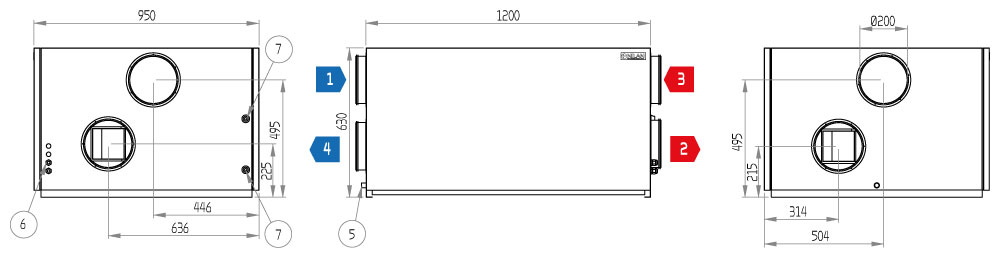

1: sání venkovního vzduchu 2: přívod vzduchu do místností
3: odtah odpadního vzduchu 4: výfuk vzduchu ven

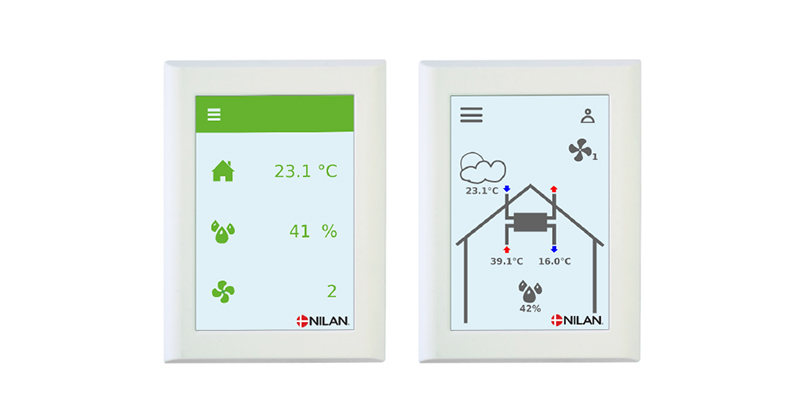

Moderní dotykový ovladač HMI je dodáván z výroby se základním nastavením, které lze přizpůsobit provozním přáním a požadavkům, aby se dosáhlo optimálního provozu a využití jednotky.
Dotykový panel HMI poskytuje dobrý přehled o aktuálním provozu jednotky, má jasnou strukturu nabídky pro uživatele i pro instalačního technika. Na hlavní obrazovce je možné zvolit dvě různé vizualizace.
Externí komunikace
Ovladání HMI má otevřený protokol Modbus RS485, se kterým lze komunikovat prostřednictvím nadřazených systémů. Připojení Modbus se používá např. do systému Loxone, EATON xComfort, Inels, Schneider IHC nebo KNX.
Přehled funkcí | (+) Standard (-) Příslušenství | |
Výstrahy | Popis chyb výstrahy. Protokol výstrah s 16 nejnovějšími záznamy | + |
Centrální výstraha | Řídicí jednotka HMI má výstupní signál, který se aktivuje v případě alarmu, a může např. připojeno k externí automatizaci | |
Výměna filtru | Časově řízené upozornění na zanesení filtru nastavitelné na 30/90/180/360 dní | + |
Přehled dat | Přehled aktuálního provozu např. teploty, otáčky ventilátoru atd. | + |
Týdenní program | Ovládání HMI je vybaveno 3 týdenními programy, které lze individuálně nastavit (tovární nastavení vypnuto) | + |
Vlhkost | Umožňuje vyšší nebo nižší intentitu větrání při vysoké / nízké vlhkosti | + |
Kvalita vzduchu | Umožňuje nastavit ventilaci podle úrovně CO2 ve vzduchu. | – |
Provoz za nízkých teplot | Zabraňte nízké vlhkosti v domácnosti aktivací nízké ventilace při nízkých venkovních teplotách. | + |
Nastavení teplot | Možnost ovládání provozu jednotky v závislosti na teplotě v místnosti | + |
Letní/Zimní provoz | Jednotku lze nastavit pro letní a zimní provozu s automatickým přepínáním. | |
Jazyk | Na ovládacím panelu si můžete vybrat z více než 10 jazyků. | + |
Uživatelská oprávnění | Nabídka na ovládacím panelu je rozdělena do 3 uživatelských úrovní: Uživatel / Instalační technik / Výrobce | + |
Uživatelská volba 1 | Umožňuje přepsat provozní režim pomocí externího bezpotenciálového signálu. | + |
Uživatelská volba 2 | Další možnost přepsat provozní režim a výběr uživatele 1 pomocí externího bezpotenciálového signálu. | – |
Výměna vzduchu | Plynulé nastavení čtyř stupňů ventilace. Přívodní a odtahový ventilátor lze nastavit individuálně | + |
Předehřev | Integrovaný protimrazový předehřev, zajišťuje, že tepelný výměník nezamrzá. | |
Odtávání | Automatická funkce založená na teplotě pro odmrazování protiproudých výměníků | + |
Otevřené okno | Bezpečnostní funkce – větrací jednotka se zastaví, takže se dále nemůže ochladit dům. | + |
Dohřev | Větrací jednotka může řídit externí dohřev podle aktuální teploty v místnosti. | + |
Požární ochrana | Větrací jednotka může být připojena k externímu požárnímu systému nebo požárnímu termostatu, který vydává signál, zda by se jednotka vypnula nebo aby mohla pokračovat dále v provozu. | + |
Konstantní regulace tlaku | Regulaci konstantního tlaku je možné instalovat jak na straně odváděného, tak přiváděného vzduchu. | – |
Odložený start | Je možné aktivovat zpožděné spuštění ventilátorů, pokud např. jsou připojeny k uzavíracím klapkám. | + |
Obnova nastavení | Je možné uložit aktuální nastavení a následně je znovu načíst. Je také možné znovu spustit zařízení v továrním nastavení | + |
Ruční nastavení | Vybrané funkce jednotky lze otestovat ručně. | + |
Funkce úspory energie | Variabilně lze nastavit funkce jednotky optimalizovaných podle požadavku a potřeb uživatele. | + |
Modbus | Lze nastavit adresu Modbus jednotky, tovární nastavení je 30. | + |
Datalog | Každých 1 – 120 minut jsou zaznamenávána provozní data jednotky. Výstrahy budou zaznamenány, jakmile k nim dojde. | + |
Nastavení panelu | Uživatel si může zvolit vlastní motiv a barvu úvodní obrazovky a celého vzhledu displeje. | + |
Další informace o všech funkcích naleznete v softwaru a pokynech k instalaci jednotky.
