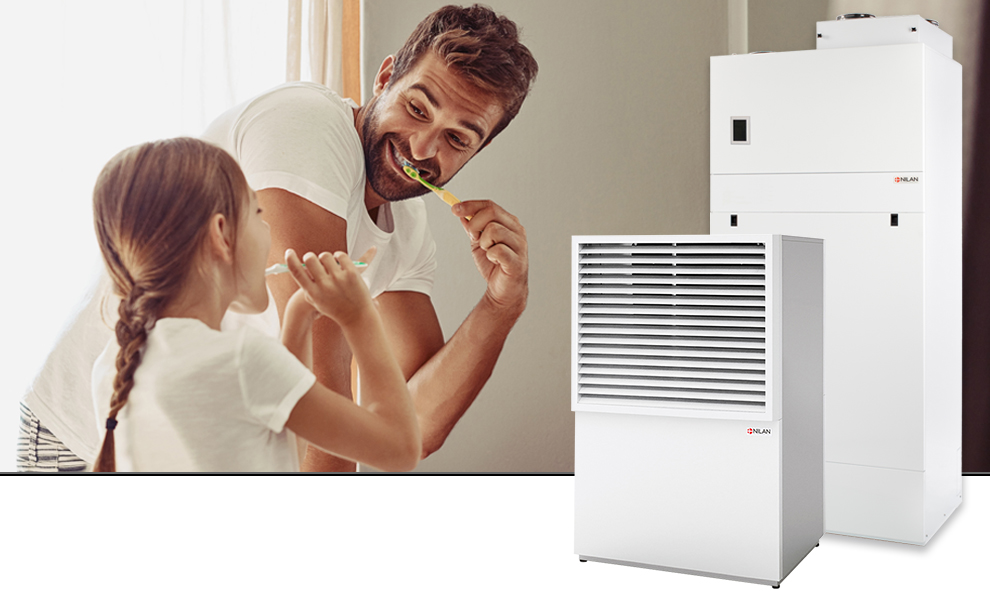

NILAN Compact AIR 9
V současnosti absolutní vrchol technologie NILAN. Jednotka NILAN Compact byla vyvinuta z úspěšných modelů pro mezinárodní soutěž Solar Decathlon, což je prestižní souboj o nejúspornější dům a technologie světa pod záštitou ministerstva energetiky USA. Jednotky NILAN byly v této soutěži již třikrát použity ve vítězných domech a jsou historicky naprosto nejúspěšnější technologií.
Jednotka využívá ke zpětnému zisku energie principu aktivní i pasivní rekuperace, což jí dává unikátní vlastnosti oproti konkurenčním zařízením a uživatelům nabízí maximální využití energie odpadního vzduchu. Compact dokáže ohřát přívodní vzduch a zároveň levně ohřát teplou vodu. Jednotka s označením K (Kühlung) je vybavena funkcí chlazení přívodního vzduchu. Díky této funkci je možné větrat i za velmi vysokých venkovních teplot. Přívodní vzduch je dle požadavku uživatele chlazen až k 5 °C. Získané teplo z přívodního vzduchu je následně využito pro ohřev teplé vody a tak je chlazení provozně zdarma. V zimě jednotka pracuje bez omezení i za velmi nízkých teplot bez jakékoliv potřeby předehřevu – nenamrzá. Jednotky lze standardně vybavit i topným zdrojem pro teplovodní otopné soustavy. Klient má tak na ploše jen 0,54 m2 komplexní technologii pro příjemné klima a ohřev teplé vody i vytápění v rodinném domě. Pokud je zařízení označeno WT (WärmeTauscher), je v nádrži přídavný teplovodní výměník pro napojení externího zdroje. Produkční řada zahrnuje i modely XL se zvýšeným výkonem ventilátorů 430 m3 /h, modely Polar s přídavným předehřevem vzduchu pro extrémní mrazy. AIR 9 je vestavěné tepelné čerpadlo systému vzduch – voda přímo do jednotky Compact. Vzniká tak jedinečné univerzální řešení i pro úsporné vytápění. Uživatel jednou regulací ovládá vše potřebné pro zajištění čerstvého vzduchu, tepla a teplé vody v domě.
AIR 9 je velmi úsporné tepelné čerpadlo s invertorovým kompresorem, které dosahuje vynikajícího SCOP 5,11. SCOP zahrnuje úplně vše: provoz oběhového čerpadla, provoz řídicího systému, elektroniky, celoroční stand-by režim, ohřev kompresoru, zkrátka kompletní spotřebu elektrické energie dává do poměru s celkově vyrobenou tepelnou energií. V konkrétním případě za 1 kWh zaplacené elektrické energie získáváte více jak 5 kWh vyrobeného tepla.
- Compact – schéma funkce
Objem vzduchu
Min: 50 m3/h
Max: 275 m3/h
Tepelné čerpadlo vzduch/voda AIR 9
Účinné tepelné čerpadlo vzduch/voda dodává energii pro vytápění domu prostřednictvím podlahového vytápění nebo nízkoenergetických radiátorů.
Tepelné čerpadlo vzduch/voda AIR je připojeno k regulaci tepla v domě, která dává signál, když je v domě potřeba tepla. Signál obvykle pochází z termostatů, které jsou umístěny v jednotlivých místnostech. Když požadují teplo, tepelné čerpadlo AIR 9 vytápí dům.
NB! Když je větrací část v režimu chlazení, zastaví se tepelné čerpadlo AIR 9, aby nepůsobila proti sobě. Pokud stále chcete mít v koupelně vytápět, můžete nastavit tepelné čerpadlo vzduch/voda na reverzní provoz. Tímto způsobem bude tepelné čerpadlo vzduch/voda vytápět dům, pokud telestaty podlahového vytápění vyžadují teplo, i když je větrací část v režimu chlazení.
Obsah záložky
Compact P (ventilační část)
| Třída energ. účinnosti teplé už. vody | A |
| Spotřební profil ohřívače vody | L (velký) |
| Rozměry (Š x H x V) | 900 x 610 x 2065 mm |
| Hmotnost | 257 kg (včetně tepelného čerpadla AIR9) |
| Desková skříňka | Aluzinková ocelová deska, práškově lakovaná bílá RAL9016 |
| Typ výměníku tepla | Protiproudý výměník v polyethylen tereftalátu |
| Typ ventilátoru | Komorový ventilátor s koly B a EC motory s konstantní rychlostí |
| Třída filtru | Standardně s ISO hrubým> 90% (G4) |
| Připojení na VZT | Ø 160 mm |
| Odtok kondenzátu | PVC Ø20 x 1,5 mm |
| Napájecí napětí | 230 V 50/60 Hz |
| Max. zaznamenaný efekt | 2,2 kW / 9,6 A * 1 – 3,4 kW / 14,8 A * 2 |
| Spotřeba v pohotovostním režimu | 3 W. |
| Třída hustoty | IP31 |
| Teplota okolí | -20 / + 40 ° C |
| Vnější únik | <1,4% * 3 |
| Vnitřní únik | <1,1% * 4 |
* 1 – Standardní jednotka Compact P
* 2 – Compact P Polar s integrovaným předehřevem
* 3 – Testováno podle EN13414-7
* 4 – Testováno podle EN13141-7
AIR9 (část tepelného čerpadla)
| Třída energetické účinnosti vytápění | A +++ |
| Roční účinnost vytápění | 206% |
| Rozměry (vnitřní část) (Š x H x V) | 550 x 300 x 1100 mm (integrováno do skříně Compact P) |
| Hmotnost (vnitřní část) | 257 kg (včetně tepelného čerpadla AIR9) |
| Rozměry (venkovní jednotka) (Š x H x V) | 962 x 542 x 1301 mm |
| Hmotnost (venkovní jednotka) | 125 kg |
| Proměnlivá rychlost kompresoru | Ano (30 – 100%) |
| Napájecí napětí (vnitřní část) | 400 / 230V 3L + N + PE, 16A, 50 Hz |
| PMAX (vnitřní část) | 6,1 kW |
| Velikost pojistky | 16A |
| Spotřeba elektrické energie v pohotovostním režimu | 2,5 W |
| Elektrické doplňkové topení | 2 x 3 kW |
| Vyrovnávací / nabíjecí obvod (integrovaný) | 50 l |
| Designový tisk (ústřední topení) | 4 bar |
| Bezpečnostní ventil otevíracího tlaku (ústřední topení) | 2,5 baru |
| Expanzní nádrž (ústřední topení) | 8 litrů |
| Pre-press expanzní nádoby | 0,5 baru |
| Max. objem vzduchu | 3 400 m3 / h |
| Třída hustoty Ventilátor | IP54 |
| Napájecí napětí (venkovní jednotka) | 230 V 1 N + PE, 50 Hz |
| PMAX (venkovní jednotka) | 3300 W. |
| Velikost pojistky (venkovní jednotka) | 16 A. |
| Jmenovitý výkon (max / min) A-čerpadlo | 31/99 W. |
| Jmenovitý proud (max / min) A-čerpadlo | 0,2 / 0,63 A |
| Pokles tlaku kondenzátoru (ústřední topení) | 15 kPa / 0,42 l / s |
| Přípojka ústředního topení | 3/4 ” |
| Chladivo | R410A |
| Plnění chladiva | 3,15 kg |
| Nízkotlaký tlak (zapnuto / vypnuto) | 2,2 / 3,4 bar |
| Vysoký tlak tlakového spínače (zapnuto / vypnuto) | 42/33 bar |
| Pracovní teplota | -22 ° C → 50 ° C |
| Ústřední topení, výstupní teplota | 25 ° C → 45 ° C |
| Rozměr instalatérského připojení | 1 ” |
| Tepelný výkon při 7 ° C / 35 ° C, podle EN 14511: 2012 | 8,4 kW |
| Tepelný výkon při 2 ° C / 35 ° C, podle EN 14511: 2012 | 6,7 kW |
| Tepelný výkon při -7 ° C / 35 ° C, podle EN 14511: 2012 | 5,7 kW |
| Tepelný výkon při -15 ° C / 35 ° C, podle EN 14511: 2012 | 4,5 kW |
| Tepelný výkon při 7 ° C / 45 ° C, podle EN 14511: 2012 | 7,8 kW |
| Tepelný výkon při -7 ° C / 45 ° C, podle EN 14511: 2012 | 5,4 kW |
| SCOP testováno podle EN 14825: 2012 * | 5.11 |
| Pdesign (tude -10 ° C) | 5,21 kW |
Výkon
Větrací výkon standardní jednotky jako funkce větracího objemu a externí tlakové ztráty. Testováno podle normy EN13141-7 se filtrem dle třídy ISO hrubost > 90 % (G4) a bez dohřevu vzduchu. Hodnoty SEL obsahují celkovou spotřebu elektřiny jednotky bez ovladače.
Přepočítací faktor: J/m3 : 3600 = W/m3/h.
POZNÁMKA: Hodnoty SEL jsou měřeny a uváděny jako celková hodnota pro oba ventilátory.
Účinnost rekuperace
Účinnost rekuperace standardní jednotky s protiproudým výměníkem. Testováno podle EN13141-7, účinnost za sucha.
Topný výkon
Topný výkon Qc [W] jako funkce objemového průtoku qv [m3/h] a teploty venkovního vzduchu [°C], podle EN 14511 odpadní vzduch = 21 °C.
Celkový topný výkon je primárně použit na krytí ztrát větráním, pokud vzniká s ohledem na objemový průtok venkovního vzduchu přebytek topného výkonu, lze jej využít jako příspěvek k vytápění místnosti.
Ztráta větráním: čárkované křivky
Celkový topný výkon: plné křivky
COP vzduch-vzduch
Topný faktor COP [-] jako funkce venkovní teploty [°C] a objemového průtoku qv [m3/h] podle EN 14511 při teplotě odpadního vzduchu = 21 °C.
Poznámka: COP se počítá pro tepelné čerpadlo a protiproudý výměník podle EN 14511.
udetemperatur – venkovní teplota
DISPOZIČNÍ MNOŽSTVÍ TEPLÉ VODY z nádrže při ohřevu na 40 °C, 50 °C a 60°C.
Akustika
Zvuková data platí pro qv = 210 m3/h, Pt ext = 100 Pa.
Testováno podle EN 9614-2 pro povrch a EN 5136 pro potrubí. Hladina akustického výkonu LWA klesá se zploštěním objemu vzduchu a snižováním protitlaku. Hladina akustického tlaku LPA v dané vzdálenosti bude záviset na akustických podmínkách v místě instalace.
Compact P (interiér)
1: Venkovní vzduch
2: Přívodní vzduch (přívodní vzduch)
3: Odpadní vzduch (odtah)
4: Odpadní vzduch

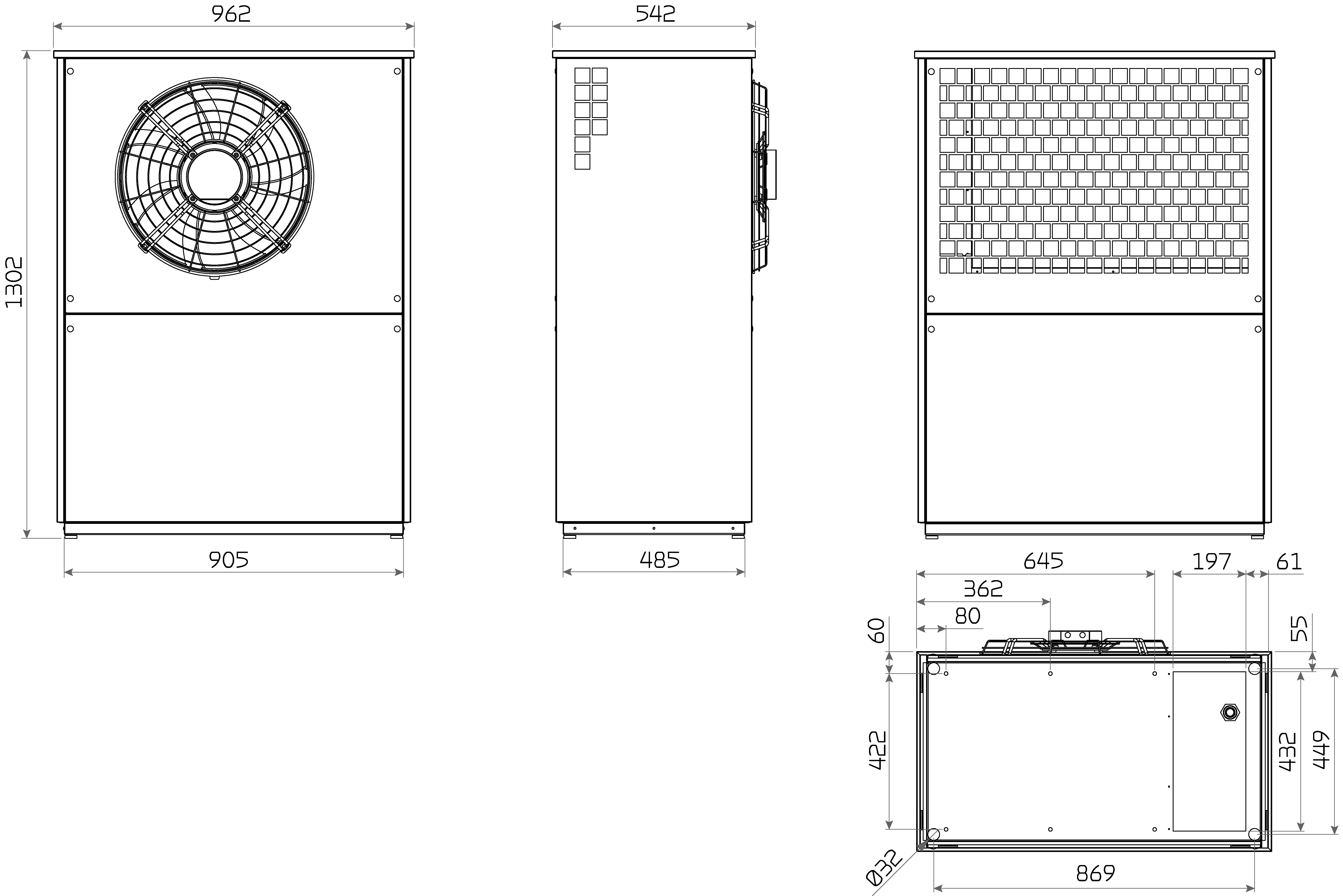

AIR9 (venkovní jednotka)
Ovládání CTS602 je pokročilé ovládání s mnoha možnostmi nastavení. Řízení je z výroby dodáváno se základním nastavením, které lze přizpůsobit provozním přáním a požadavkům, aby bylo dosaženo optimálního provozu a využití jednotky.

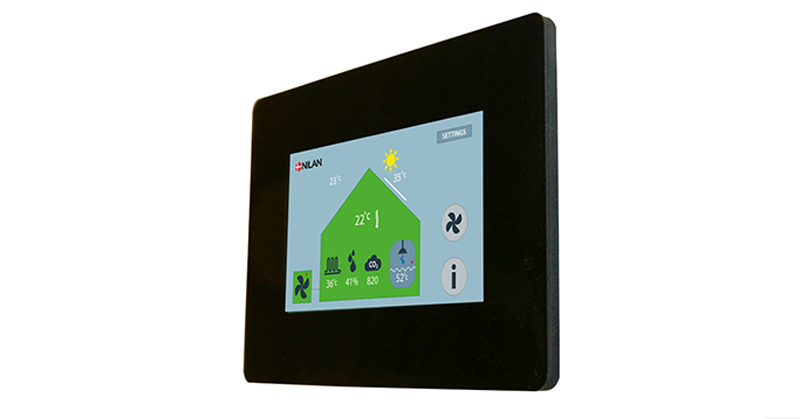

Dotykový panel HMI poskytuje dobrý přehled o aktuálním provozu jednotky a má strukturu menu, ve které se snadno orientuje uživatel i technik.
Externí komunikace
Řízení CTS602 má otevřený protokol Modbus RS485, se kterým lze komunikovat prostřednictvím externích systémů CTS. Zapojení Modbus se používá např. pro systém Schneider IHC nebo KNX.
| Přehled funkcí | +Standardní – Příslušenství | |
| Ochrana filtru | Časově řízená ochrana filtru vás upozorní, když je čas vyměnit filtr. Lze nastavit mezi 30 a 180 dny. | + |
| Pracovní režim | Lze nastavit na automatický provoz podle nastavených hodnot nebo nastavit na provoz v režimu topení nebo chlazení. | + |
| Plynulá regulace | Čtyři stupně ventilace lze plynule nastavit 20-100%, s různými hodnotami pro přiváděný a odváděný vzduch. | + |
| Řízení vlhkosti | Vestavěnou regulaci vlhkosti lze nastavit na režim vysoké ventilace, když je vysoká vlhkost (když jste ve sprše) a režim nízké ventilace, pokud je vlhkost v domácnosti příliš nízká. | + |
| Aktivní chlazení | Jednotku lze v případě potřeby nastavit na chlazení přiváděného vzduchu v létě. Když se tepelné čerpadlo ochladí, teplo se ukládá do zásobníku teplé vody, takže když je jednotka v režimu chlazení, získáte teplou užitkovou vodu „zdarma“. | + |
| Nízká venkovní teplota | Je možné snížit ventilaci, když je venkovní teplota nízká, aby se zabránilo příliš nízké vlhkosti uvnitř. | + |
| Ovládání CO2 | Úroveň ventilace je možné ovládat podle úrovně CO2 v domácnosti. | – |
| Nastavení teploty | Nastavení teploty slouží regulátoru k regulaci provozu celého systému. | + |
| Ochrana proti mrazu | Ovládání má automatickou funkci pro odmrazování výměníku tepla, pokud by se v něm vytvořila led. | + |
| Ochrana proti mrazu Polar | Model Polar má vestavěný nemrznoucí předehřívač pro ochranu protiproudého výměníku tepla, aby se na něm nenamrzal. | + |
| Teplá užitková voda | Compact P vyrábí teplou užitkovou vodu prostřednictvím tepelného čerpadla vzduch/vzduch ve ventilační části. | + |
| Pozastavení teplé užitkové vody | Ohřev teplé vody je možné pozastavit, pokud např. nejste doma. Tímto způsobem se šetří energie. | + |
| Ochrana proti zamrznutí TUV | Pro ochranu zásobníku teplé vody je vybaven funkcí ochrany proti mrazu. | + |
| Záložní spirála teplé vody | Pokud je poptávka po teplé vodě během období tak velká, že tepelné čerpadlo nestíhá, lze zapnout elektrický přídavný zdroj, který pomůže ohřát teplou užitkovou vodu. | + |
| Ochrana proti opaření | Ovládání má zabudovanou ochranu proti opaření, která zajišťuje, že se teplá užitková voda příliš neohřeje a mohla by uživatele opařit. | + |
| Anti-Legionella | Regulace má úpravu teplé užitkové vody Anti-Legionella, kterou lze aktivovat ručně nebo automaticky. | + |
| Anoda | Elektronicky monitorovaná anoda. Upozorní, když je čas jej vyměnit, a prodlouží životnost zásobníku teplé vody. | |
| Předehřívací nádrž TUV | K tepelnému čerpadlu AIR vzduch/voda lze připojit další zásobník teplé vody SHW a předehřívat teplou užitkovou vodu na 45 ºC předtím, než vstoupí do zásobníku teplé vody Compact P. | + |
| AIR9 WT – teplá užitková voda | Pokud je Compact P objednán se solární spirálou (WT), lze tepelné čerpadlo AIR vzduch/voda připojit k zásobníku teplé vody Compact P a pomáhat při výrobě teplé užitkové vody. Dobré řešení, pokud je velká potřeba teplé užitkové vody a není místo pro větší zásobník TUV. | + |
| Zapnutí/vypnutí tepelného čerpadla AIR | Tepelné čerpadlo AIR vzduch/voda musí být ručně vypnuto, pokud nemá po určitou dobu dům vytápět. | + |
| Chladit/ohřívat současně | Řízení zajišťuje, že tepelné čerpadlo AIR vzduch/voda nemůže vytápět domácnost ve stejnou dobu, jako když je Compact P v režimu chlazení. Pokud byste si však přesto přáli, např. že podlaha koupelny je v létě teplá, můžete nastavit ovládání na chlazení i topení zároveň, pak už Compact P neblokuje topení přes tepelné čerpadlo AIR vzduch/voda. | + |
| Kompenzace počasí | Teplotu přívodu lze regulovat podle venkovní teploty. | + |
| Týdenní plán | Týdenní plán lze vytvořit s různým nastavením v závislosti na využití domácnosti. | + |
| Smart Grid | Compact P AIR je schválen pro řešení Smart Grid, kde energetická společnost určuje spotřebu elektřiny a tím i provozní náklady. | + |
| Uživatelská volba 1 | Používá se, pokud chcete potlačit činnost jednotky pomocí bezpotenciálového signálu. Používá se např. pokud je k systému připojen digestoř. | + |
| Uživatelská volba 2 | Používá se jako uživatelská volba 1, ale zároveň má výstupní signál, který lze použít např. k ovládání tlumiče. | + |
| Záznam událostí | Zaznamenává události v ovládacím prvku, stejně jako chybové zprávy a varování. | + |
| Odečtěte data | Všechny aktuální hodnoty v provozu zařízení lze odečíst. Nejčastěji se používá pro odstraňování problémů. | + |
| Nouzové zastavení ventilace | Větrání nesmíte vypínat, mohlo by dojít k poškození jednotky, potrubního systému a v nejhorším případě i domácnosti. Ale může být nutné krátce vypnout ventilaci, např. z důvodu nouzového oznámení. | + |
