NILAN VPL 15 TOP
Dovolte mi jménem společnosti NILAN představit absolutně nejprodávanější jednotku s aktivní rekuperací v České Republice. Tato jednotka je ideálním řešením pro zájemce o úsporné větrání s nárokem na prostředí bez závadného vzduchu. Jednotka VPL15 TOP je jasná volba pro všechny, kdo má v rodinném domě vyřešený ohřev teplé vody, vytápění a požaduje naprosto komfortní větrání bez ohledu na roční období. Jednotka může uživateli nabídnout všechny výhody kategorie větracích jednotek. Na rozdíl od pasivních rekuperací nevyžaduje předehřev vzduchu, nemá žádné problémy se zimním provozem, nezamrzá a nemusí omezovat chod. Dokáže energii získanou z odpadního vzduchu využít pro příjemný dohřev vzduchu přívodního a podílet se tak i na částečném vytápění domu. V přechodných období může být dokonce i jediným topným zdrojem. Díky aktivní rekueraci NILAN VPL15 TOP v letních vedrech příjemně chladí. Dokáže ochladit přívodní vzduch až o 15°C. Proto z ekonomických důvodů mnoho klientů, kteří měli původně zájem pouze o pasivní rekuperaci, volí právě jednotku s aktivní VPL15 TOP. Když se totiž sečte cena samotné jednotky a nutných součástí pro udržení zimního chodu, vychází lépe investice právě do jednotky VPL15 TOP, která je o kategorii výše, s vyšším komfortem při celkově nižších provozních nákladech. VPL15 TOP má reverzibilní chladicí okruh. To znamená, že dokáže ohřívat přiváděný vzduch v zimě a chladit v létě. Funkce chlazení však není srovnatelná se systémem klimatizace. Při ochlazení přiváděného vzduchu dochází ke kondenzaci vzduchu, což vede v létě k nižší vlhkosti v domácnosti. S nižší vlhkostí člověk snáze odolává vysokým teplotám, proto se tomuto jevu říká Comfort cool. Tato jednotka dokáže provětrat až 400 metrů krychlových vzduchu za hodinu. To je velmi dobrý výkon, vzhledem k jejím rozměrům. Rozměry VPL15 TOP jsou 600x600x710 mm a jednotka váží 64 kg. To znamená, že se nemusíte bát, že vás jednotka bude strašit. Většinou nebývá žádný problém jednotce vybrat vhodné místo a usadit ji dle vašich představ. Jednotku je možné pověsit i na stěnu pomocí závěsných konzolí. Zařízení lze doplnit o filtrační jednotku FU15 s heatpipe, která zvyšuje účinnost tepelného čerpadla až o 40% bez dodatečné spotřeby energie. Již v základní výbavě je jednotka osazena regulací HMI. Jedná se o chytré ovládání, díky kterému jste schopni naprogramovat jednotku dle vlastních potřeb a přizpůsobit ji svému rozvrhu. Jednotka má možnost komunikovat s nadřazenými systémy jako je například LOXONE. Avšak ani v tomto ohledu NILAN neváhal, protože se pustil do vývoje vlastní aplikace a možnosti připojení svých jednotek k internetu. Aby vám používání jednotky bylo ještě příjemnější a na míru. Pro vás je pouze potřeba objednat si NILAN LAN GATEWAY. Malou krabičku, kterou následně propojíte jednotku s internetem. Dalším krokem je stáhnout si aplikaci z Obchodu Play či App Storu a jste připraveni ovládat jednotku odkudkoli na světě za předpokladu, že budete připojeni k internetu. App je intuitivní, snadná a bezpečná. Umožňuje uživateli například nastavení pokojové teploty. Ke stejné app lze připojit hned několik jednotek NILAN, takže máte plnou kontrolu nad vnitřním klimatem jak doma, tak například na chalupě. Zároveň ke stejné aplikaci je možné připojit vícero uživatelů. Pořízením jednotky NILAN VPL15 TOP rozhodně žádnou chybu neuděláte. Pouze budete mile překvapeni jak velký je to pomocník v domácnosti.
Objem vzduchu
Min: 50 m3/h
Max: 400 m3/h
Rozměry (Š x H x V) | 600 x 600 x 710 mm |
Hmotnost | 64 kg |
Skříň jednotky | Alu / Zn plech, lakovaný (bílá – RAL 9016) |
Typ kompresoru | Pístový |
Typ ventilátorů | Komorové EC ventilátory |
Třída filtrace | ISO Hrubé > 90% (G4) |
Typ tepelného čerpadla | Pístový kompresor on/off |
Chladivo | R134a |
Množství chladiva | 700 g |
Přípojná hrdla | Ø160 mm |
Odtok kondenzátu | PVC Ø20 x 1,5 mm |
Napájení | 230V 50/60 Hz |
Maximální příkon | 720W / 4,3A |
Standby spotřeba | 3W |
Stupeň krytí | IP31 |
Provozní teploty | -20 / +40 °C |
Externí ztráta | < 0,54 % (*1) |
Vnitřní ztráta | < 1,71 % (*2) |
Klasifikace tepelných ztrát | T2 |
*1 – Při 250 Pa a 300 m3/h podle EN13141-7
*2 – Při 100 Pa a 300 m3/h podle EN13141-7

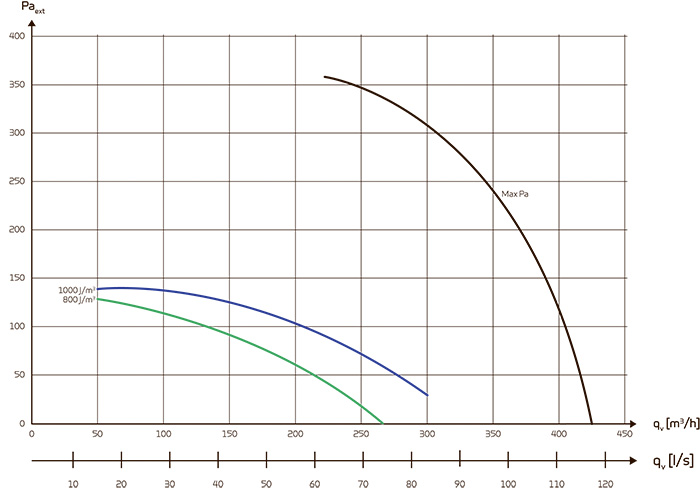

Výkon
Větrací výkon standardní jednotky jako funkce větracího objemu a externí tlakové ztráty. Testováno podle normy EN13141-7 se filtrem dle třídy ISO hrubost > 90 % (G4) a bez dohřevu vzduchu. Hodnoty SEL obsahují celkovou spotřebu elektřiny jednotky bez ovladače.
Přepočítací faktor: J/m3 : 3600 = W/m3/h.
POZNÁMKA: Hodnoty SEL jsou měřeny a uváděny jako celková hodnota pro oba ventilátory.

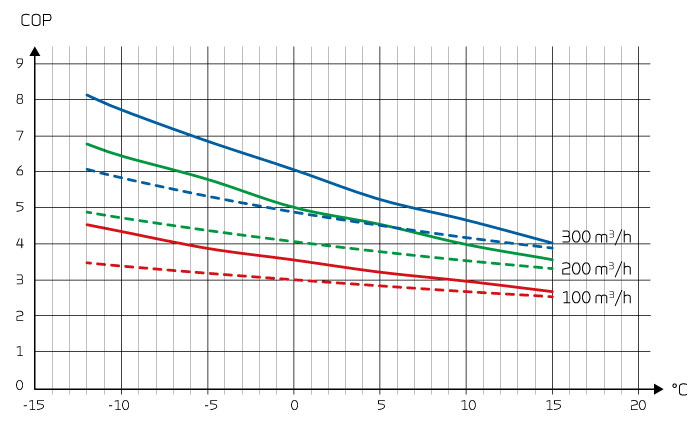

Tepelný efekt COP (vzduch/vzduch)
Tepelný součinitel COP vzduchu jako funkce venkovní teploty [ºC] a objemového průtoku [m3/h] podle EN 14511 vzduch i = 21 °C.
Přerušovaná křivka: Bez tepelné trubky FU15 Plná křivka: S tepelnou trubkou FU15
Topný výkon (přívod vzduchu)
Topný výkon Qc [W] jako funkce qv [m3 / h] a venkovní teploty [ºC]. Podle EN 14511 je odpadní vzduch = 21 ° C.
Tečkovaná křivka: Bez tepelné trubice FU15. Plná křivka: S tepelnou trubkou FU15. Malá křivka: Výkon kompresoru

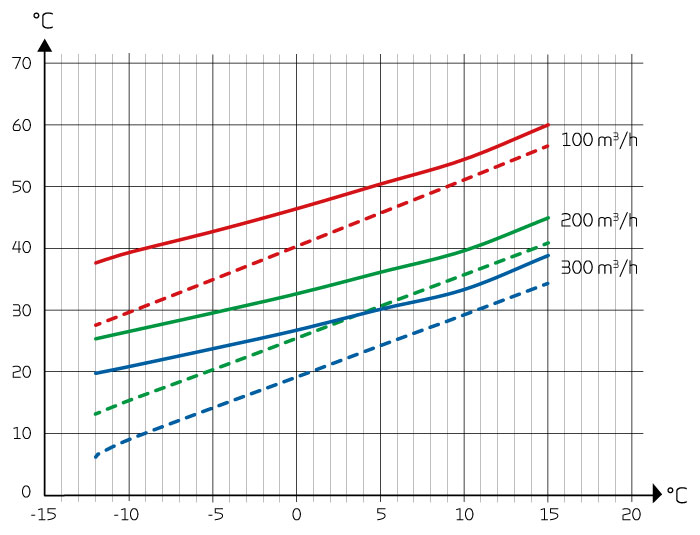

Teplota přiváděného vzduchu (teplá)
Teplota přiváděného vzduchu [° C] jako funkce teploty venkovního vzduchu [° C] a objemového průtoku qv [m3 / h] vyváženého průtoku. Teplota odpadního vzduchu = 21 [ºC], 45 RV [%]
Osa X: Teplota venkovního vzduchu. Osa Y: Teplota přiváděného vzduchu. Tečkovaná křivka: Bez tepelné trubice FU15. Pevná křivka: S tepelnou trubkou FU15.

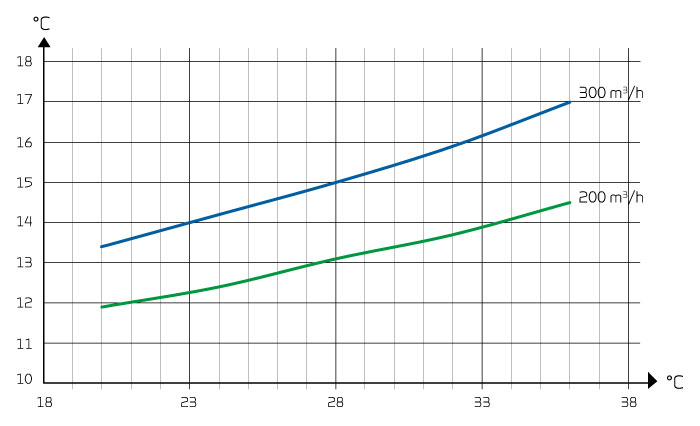

Teplota přiváděného vzduchu (studená)
Teplota přiváděného vzduchu [° C] jako funkce teploty venkovního vzduchu [° C] a objemového průtoku qv [m3 / h] vyváženého průtoku. Teplota odpadního vzduchu = 24 ° C.
Akustika
Zvuková data platí pro qv = 210 m3/h, Pt ext = 100 Pa.
Testováno podle EN 9614-2 pro povrch a EN 5136 pro potrubí. Hladina akustického výkonu LWA klesá se zploštěním objemu vzduchu a snižováním protitlaku. Hladina akustického tlaku LPA v dané vzdálenosti bude záviset na akustických podmínkách v místě instalace.
1: Venkovní vzduch
2: Přívod vzduchu (přívod vzduchu)
3: Odpadní vzduch (odsávání)
4: Odpadní vzduch
Moderní dotykový ovladač HMI je dodáván z výroby se základním nastavením, které lze přizpůsobit provozním přáním a požadavkům, aby se dosáhlo optimálního provozu a využití jednotky.
Dotykový panel HMI poskytuje dobrý přehled o aktuálním provozu jednotky, má jasnou strukturu nabídky pro uživatele i pro instalačního technika. Na hlavní obrazovce je možné zvolit dvě různé vizualizace.
Externí komunikace
Ovladání HMI má otevřený protokol Modbus RS485, se kterým lze komunikovat prostřednictvím nadřazených systémů. Připojení Modbus se používá např. do systému Loxone, EATON xComfort, Inels, Schneider IHC nebo KNX.
Přehled funkcí | (+) Standard (-) Příslušenství | |
Výstrahy | Popis chyb výstrahy. Protokol výstrah s 16 nejnovějšími záznamy | + |
Centrální výstraha | Řídicí jednotka HMI má výstupní signál, který se aktivuje v případě alarmu, a může např. připojeno k externí automatizaci | |
Výměna filtru | Časově řízené upozornění na zanesení filtru nastavitelné na 30/90/180/360 dní | + |
Přehled dat | Přehled aktuálního provozu např. teploty, otáčky ventilátoru atd. | + |
Týdenní program | Ovládání HMI je vybaveno 3 týdenními programy, které lze individuálně nastavit (tovární nastavení vypnuto) | + |
Vlhkost | Umožňuje vyšší nebo nižší intentitu větrání při vysoké / nízké vlhkosti | + |
Kvalita vzduchu | Umožňuje nastavit ventilaci podle úrovně CO2 ve vzduchu. | – |
Provoz za nízkých teplot | Zabraňte nízké vlhkosti v domácnosti aktivací nízké ventilace při nízkých venkovních teplotách. | + |
Nastavení teplot | Možnost ovládání provozu jednotky v závislosti na teplotě v místnosti | + |
Letní/Zimní provoz | Jednotku lze nastavit pro letní a zimní provozu s automatickým přepínáním. | |
Jazyk | Na ovládacím panelu si můžete vybrat z více než 10 jazyků. | + |
Uživatelská oprávnění | Nabídka na ovládacím panelu je rozdělena do 3 uživatelských úrovní: Uživatel / Instalační technik / Výrobce | + |
Uživatelská volba 1 | Umožňuje přepsat provozní režim pomocí externího bezpotenciálového signálu. | + |
Uživatelská volba 2 | Další možnost přepsat provozní režim a výběr uživatele 1 pomocí externího bezpotenciálového signálu. | – |
Výměna vzduchu | Plynulé nastavení čtyř stupňů ventilace. Přívodní a odtahový ventilátor lze nastavit individuálně | + |
Předehřev | Integrovaný protimrazový předehřev, zajišťuje, že tepelný výměník nezamrzá. | |
Odtávání | Automatická funkce založená na teplotě pro odmrazování protiproudých výměníků | + |
Otevřené okno | Bezpečnostní funkce – větrací jednotka se zastaví, takže se dále nemůže ochladit dům. | + |
Dohřev | Větrací jednotka může řídit externí dohřev podle aktuální teploty v místnosti. | + |
Požární ochrana | Větrací jednotka může být připojena k externímu požárnímu systému nebo požárnímu termostatu, který vydává signál, zda by se jednotka vypnula nebo aby mohla pokračovat dále v provozu. | + |
Konstantní regulace tlaku | Regulaci konstantního tlaku je možné instalovat jak na straně odváděného, tak přiváděného vzduchu. | – |
Odložený start | Je možné aktivovat zpožděné spuštění ventilátorů, pokud např. jsou připojeny k uzavíracím klapkám. | + |
Obnova nastavení | Je možné uložit aktuální nastavení a následně je znovu načíst. Je také možné znovu spustit zařízení v továrním nastavení | + |
Ruční nastavení | Vybrané funkce jednotky lze otestovat ručně. | + |
Funkce úspory energie | Variabilně lze nastavit funkce jednotky optimalizovaných podle požadavku a potřeb uživatele. | + |
Modbus | Lze nastavit adresu Modbus jednotky, tovární nastavení je 30. | + |
Datalog | Každých 1 – 120 minut jsou zaznamenávána provozní data jednotky. Výstrahy budou zaznamenány, jakmile k nim dojde. | + |
Nastavení panelu | Uživatel si může zvolit vlastní motiv a barvu úvodní obrazovky a celého vzhledu displeje. | + |
Další informace o všech funkcích naleznete v softwaru a pokynech k instalaci jednotky.
