NILAN VPL 28
S potěšením bych vám rád představil jednotku s aktivní rekuperací vzduchu NILAN VPL 28. Pokud chcete zvýšit komfort větrání ve větších domech, komerčních objektech, kancelářích, zkrátka všude tam, kde potřebujete dostatek větracího výkonu. Jednotka VPL 28 zvládá ochladit nebo naopak dohřát až 1250 metrů krychlových za jednu hodinu. Od běžné větrací jednotky se liší především tím, že je vybavena tepelným čerpadlem místo protiproudého výměníku. S tepelným čerpadlem je schopna dosáhnout vyšší rekuperace tepla než s tradičními řešeními. Toto tepelné čerpadlo u jednotky VPL 28 má reverzibilní chladící okruh, což znamená, že v zimě ohřívá přiváděný vzduch a podle potřeby i přiváděný vzduch například v létě ochlazuje. Ve zkratce lze říct, že může nabídnout výhody vyšší kategorie větracích jednotek. Na rozdíl od pasivních rekuperací jednotka VPL 28 nevyžaduje předehřev vzduchu, nemá tak žádné problémy se zimním provozem, nezamrzá a tím pádem není třeba aby omezovala svůj chod. Chladící výkon jednotky postačí k tomu, aby za horkého letního dne ochladil přívodní vzduch až o 15 °C. Pokud je instalována v běžně velikém rodinném domě, získává uživatel 3x větší chladící výkon oproti VPL 15, ale zároveň musí počítat s větším rozměrem rozvodného potrubí. Následně zimní provoz lze v takovém domě řešit rozdělením větracího režimu. Pro maximální efektivitu chodu zařízení i za tuhých mrazů je výhodné jednotku doplnit o tepelné trubice, které zvyšují účinnost tepelného čerpadla v zimním období až o 40 %, a to bez dodatečné spotřeby elektrické energie. Mezi základním vybavením jednotky naleznete například ovládání HMI, které má mnoho užitečných funkcí. Za zmínku stojí například popis chyb a výstrah, na které vás jednotka upozorní právě pomocí ovládání HMI. Dále vám nabídne vybrat si ze tří volitelných týdenních programů, které lze individuálně upravit. A v neposlední řadě za vás bude hlídat stav filtrů, které je třeba pravidelně měnit. Běžně je většina jednotek osazena prachovými filtry, avšak na vaše přání je možné zařízení doplnit o filtry pylové, které jsou vhodné především pro alergiky. Dle našich dlouhodobých zkušeností máme vysledováno a doporučujeme lidem filtry měnit zhruba po uplynutí tří měsíců. Avšak záleží především na kvalitě vzduchu v okolí vaší stavby. Jedná se o velmi snadný úkon, který zvládnete během pár minut. Možné jsou dva způsoby jak filtry měnit. Prvním je možnost, kdy si koupíte rovnou hotový filtr v takzvané kazetě, kterou následně pouze zasunete do jednotky. Druhou možností je nakoupit tkaninu v metráži a pokaždé pouze vystřihnout potřebný rozměr a vložit jej do rámečku, který přijde do jednotky. Jednotka VPL 28 je ve své podstatě téměř bezúdržbová jednotka, jejíž výkon spolu s nízkou spotřebou energií vás ohromí. Nemusíte mít strach. Na tuhle lety prověřenou jednotku NILAN se dá spolehnout. S jejím nákupem budete nadmíru spokojeni.
Objem vzduchu
Min: 400 m3/h
Max: 1250 m3/h
Rozměry (Š x H x V) | 700 x 570 x 765 mm |
Hmotnost | 65 kg |
Skříň jednotky | Alu / Zn plech, lakovaný (bílá – RAL 9016) |
Typ kompresoru | Pístový |
Typ ventilátorů | Komorové EC ventilátory |
Třída filtrace | G4 / F7 (externí filtr – filtrbox nebo HP/FU 28) |
Typ tepelného čerpadla | Pístový kompresor on/off |
Chladivo | R407C |
Množství chladiva | 1,25 kg |
Přípojná hrdla | Ø250 mm |
Odtok kondenzátu | PVC Ø20 x 1,5 mm |
Napájení | 230V 50/60 Hz |
Maximální příkon | 2139 W /9.3 A |
Standby spotřeba | 3W |
Stupeň krytí | IP31 |
Provozní teploty | -20 / +40 °C |
Externí ztráta | < 0,54 % (*1) |
Vnitřní ztráta | < 1,71 % (*2) |
Klasifikace tepelných ztrát | T2 |
*1 – Při 250 Pa a 300 m3/h podle EN13141-7
*2 – Při 100 Pa a 300 m3/h podle EN13141-7

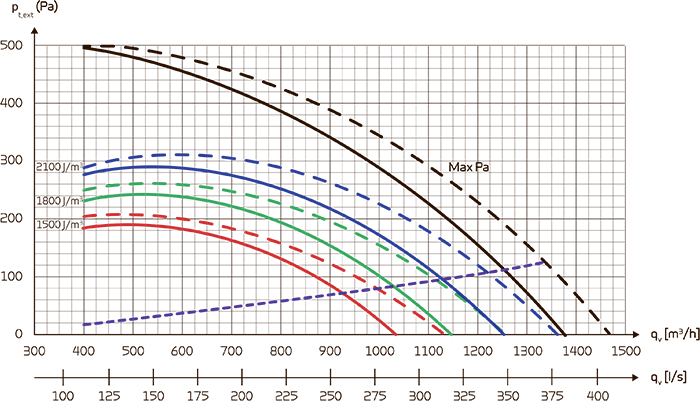

Výkon
Kapacita standardní jednotky Pt ext jako funkce qv s přihlédnutím k hodnotám SEL. Testováno podle EN13141-7 se standardními filtry ISO ePM10> 50% (M5) a ISO ePM1 65-80% (F7) a bez ohřívacího povrchu. Hodnoty SEL zahrnují celkovou spotřebu elektřiny jednotky vč. řízení. Konverzní faktor: Y / m3: 3600 = W / m3 / h.
POZNÁMKA! Hodnoty SEL jsou měřeny a uváděny jako celková hodnota pro oba ventilátory.

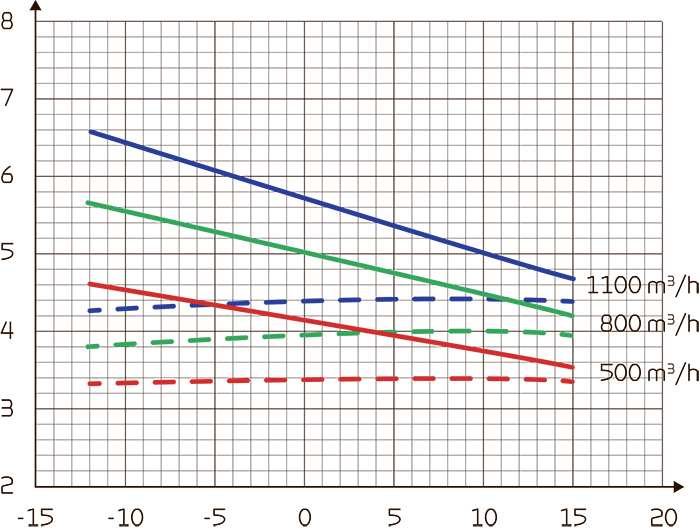

Tepelný efekt COP (vzduch/vzduch)
Tepelný součinitel COP vzduchu jako funkce venkovní teploty [ºC] a objemového průtoku [m3/h] podle EN 14511 vzduch i = 21 °C.
Přerušovaná křivka: Bez tepelné trubky FU15 Plná křivka: S tepelnou trubkou FU15

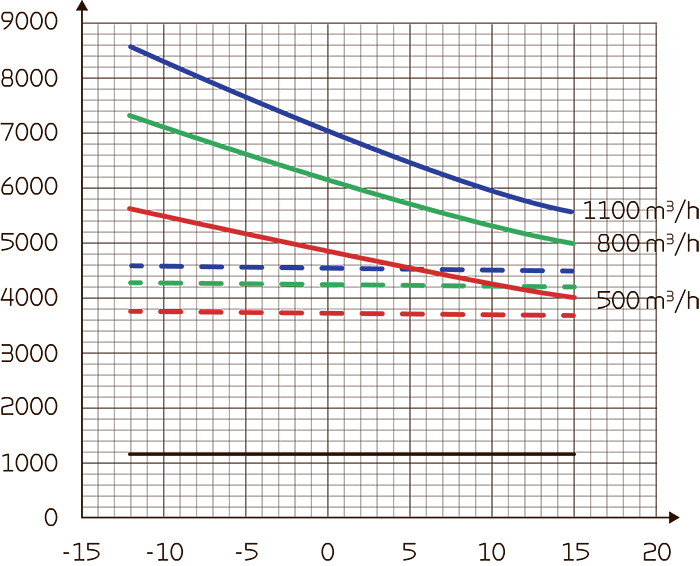

Topný výkon (přívod vzduchu)
Topný výkon Qc [W] jako funkce qv [m3 / h] a venkovní teploty [ºC]. Podle EN 14511 je odpadní vzduch = 21 ° C.
Tečkovaná křivka: Bez tepelné trubice FU15. Plná křivka: S tepelnou trubkou FU15. Malá křivka: Výkon kompresoru

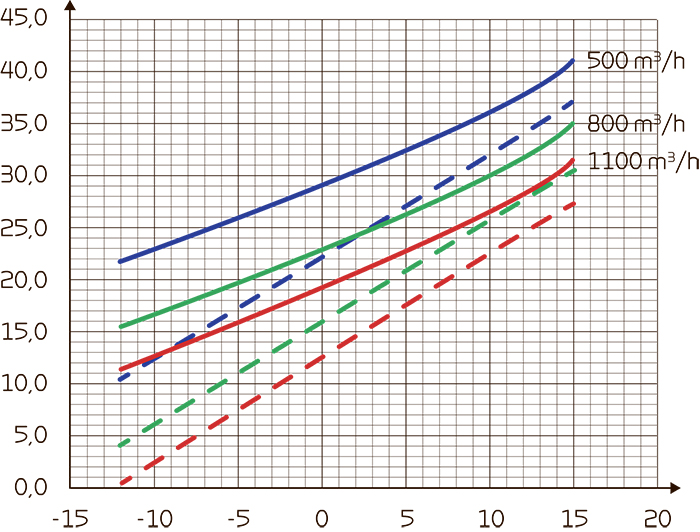

Teplota přiváděného vzduchu (teplá)
Teplota přiváděného vzduchu [° C] jako funkce teploty venkovního vzduchu [° C] a objemového průtoku qv [m3 / h] vyváženého průtoku. Teplota odpadního vzduchu = 21 [ºC], 45 RV [%]
Osa X: Teplota venkovního vzduchu. Osa Y: Teplota přiváděného vzduchu. Tečkovaná křivka: Bez tepelné trubice FU15. Pevná křivka: S tepelnou trubkou FU15.

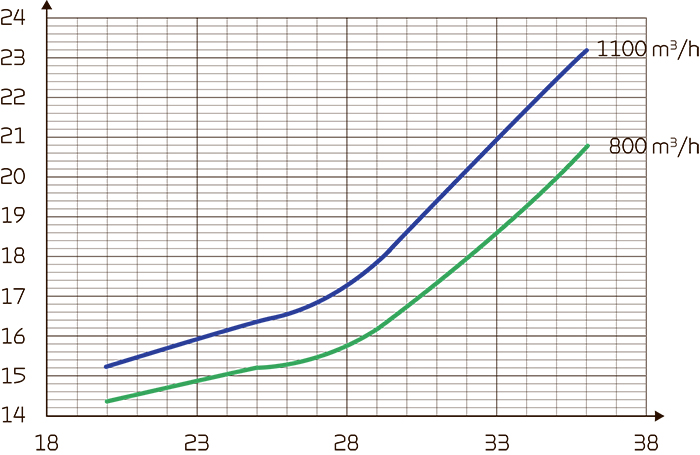

Teplota přiváděného vzduchu (studená)
Teplota přiváděného vzduchu [° C] jako funkce teploty venkovního vzduchu [° C] a objemového průtoku qv [m3 / h] vyváženého průtoku. Teplota odpadního vzduchu = 24 ° C.
Akustika
Zvuková data platí pro qv = 1 000 m3 / ha Pt ext = 200 Pa. Testováno podle EN 9614-2 pro povrch a EN 5136 pro potrubí. Hladina akustického výkonu LWA klesá se zploštěním objemu vzduchu a snižováním protitlaku. Hladina akustického tlaku LPA v dané vzdálenosti bude záviset na akustických podmínkách v místě instalace.
1: sání venkovního vzduchu
2: přívod vzduchu do místností
3: odtah odpadního vzduchu
4: výfuk vzduchu ven
5: odvod kondenzátu
6: kabelové průchodky
Všechny rozměry v mm
Moderní dotykový ovladač HMI je dodáván z výroby se základním nastavením, které lze přizpůsobit provozním přáním a požadavkům, aby se dosáhlo optimálního provozu a využití jednotky.
Dotykový panel HMI poskytuje dobrý přehled o aktuálním provozu jednotky, má jasnou strukturu nabídky pro uživatele i pro instalačního technika. Na hlavní obrazovce je možné zvolit dvě různé vizualizace.
Externí komunikace
Ovladání HMI má otevřený protokol Modbus RS485, se kterým lze komunikovat prostřednictvím nadřazených systémů. Připojení Modbus se používá např. do systému Loxone, EATON xComfort, Inels, Schneider IHC nebo KNX.
Přehled funkcí | (+) Standard (-) Příslušenství | |
Výstrahy | Popis chyb výstrahy. Protokol výstrah s 16 nejnovějšími záznamy | + |
Centrální výstraha | Řídicí jednotka HMI má výstupní signál, který se aktivuje v případě alarmu, a může např. připojeno k externí automatizaci | |
Výměna filtru | Časově řízené upozornění na zanesení filtru nastavitelné na 30/90/180/360 dní | + |
Přehled dat | Přehled aktuálního provozu např. teploty, otáčky ventilátoru atd. | + |
Týdenní program | Ovládání HMI je vybaveno 3 týdenními programy, které lze individuálně nastavit (tovární nastavení vypnuto) | + |
Vlhkost | Umožňuje vyšší nebo nižší intentitu větrání při vysoké / nízké vlhkosti | + |
Kvalita vzduchu | Umožňuje nastavit ventilaci podle úrovně CO2 ve vzduchu. | – |
Provoz za nízkých teplot | Zabraňte nízké vlhkosti v domácnosti aktivací nízké ventilace při nízkých venkovních teplotách. | + |
Nastavení teplot | Možnost ovládání provozu jednotky v závislosti na teplotě v místnosti | + |
Letní/Zimní provoz | Jednotku lze nastavit pro letní a zimní provozu s automatickým přepínáním. | |
Jazyk | Na ovládacím panelu si můžete vybrat z více než 10 jazyků. | + |
Uživatelská oprávnění | Nabídka na ovládacím panelu je rozdělena do 3 uživatelských úrovní: Uživatel / Instalační technik / Výrobce | + |
Uživatelská volba 1 | Umožňuje přepsat provozní režim pomocí externího bezpotenciálového signálu. | + |
Uživatelská volba 2 | Další možnost přepsat provozní režim a výběr uživatele 1 pomocí externího bezpotenciálového signálu. | – |
Výměna vzduchu | Plynulé nastavení čtyř stupňů ventilace. Přívodní a odtahový ventilátor lze nastavit individuálně | + |
Předehřev | Integrovaný protimrazový předehřev, zajišťuje, že tepelný výměník nezamrzá. | |
Odtávání | Automatická funkce založená na teplotě pro odmrazování protiproudých výměníků | + |
Otevřené okno | Bezpečnostní funkce – větrací jednotka se zastaví, takže se dále nemůže ochladit dům. | + |
Dohřev | Větrací jednotka může řídit externí dohřev podle aktuální teploty v místnosti. | + |
Požární ochrana | Větrací jednotka může být připojena k externímu požárnímu systému nebo požárnímu termostatu, který vydává signál, zda by se jednotka vypnula nebo aby mohla pokračovat dále v provozu. | + |
Konstantní regulace tlaku | Regulaci konstantního tlaku je možné instalovat jak na straně odváděného, tak přiváděného vzduchu. | – |
Odložený start | Je možné aktivovat zpožděné spuštění ventilátorů, pokud např. jsou připojeny k uzavíracím klapkám. | + |
Obnova nastavení | Je možné uložit aktuální nastavení a následně je znovu načíst. Je také možné znovu spustit zařízení v továrním nastavení | + |
Ruční nastavení | Vybrané funkce jednotky lze otestovat ručně. | + |
Funkce úspory energie | Variabilně lze nastavit funkce jednotky optimalizovaných podle požadavku a potřeb uživatele. | + |
Modbus | Lze nastavit adresu Modbus jednotky, tovární nastavení je 30. | + |
Datalog | Každých 1 – 120 minut jsou zaznamenávána provozní data jednotky. Výstrahy budou zaznamenány, jakmile k nim dojde. | + |
Nastavení panelu | Uživatel si může zvolit vlastní motiv a barvu úvodní obrazovky a celého vzhledu displeje. | + |
Další informace o všech funkcích naleznete v softwaru a pokynech k instalaci jednotky.
